Comanda instant - 3D Taster analogic cu palpator de Ø4 mm IP67
|
||||||||||||||||||||||||||||||||||||||||||||||||
3D Taster analogic cu palpator de Ø4 mm IP67 |
||||||||||||||||||||||||||||||||||||||||||||||||

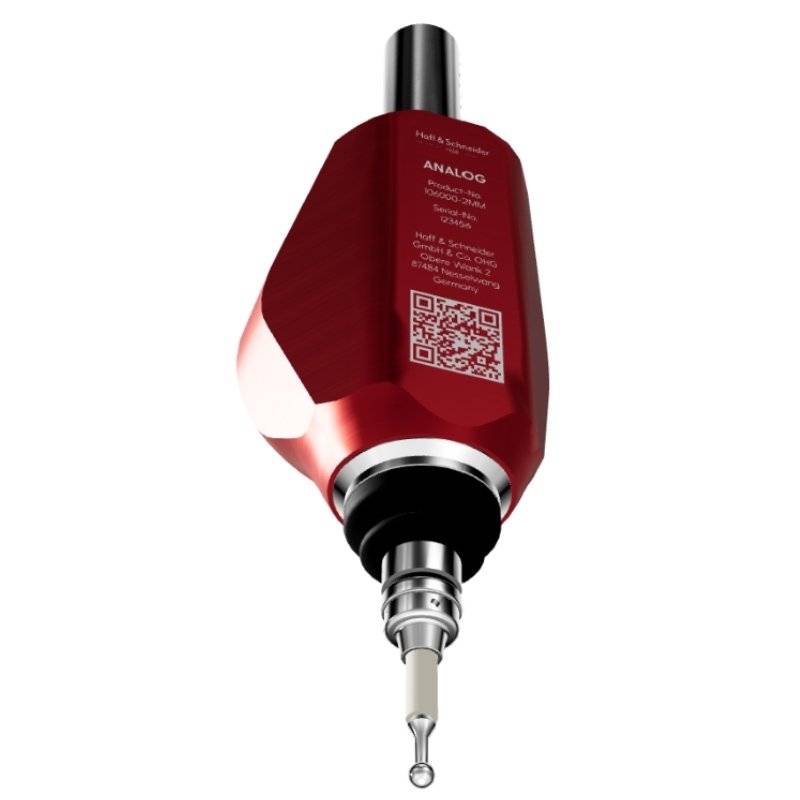

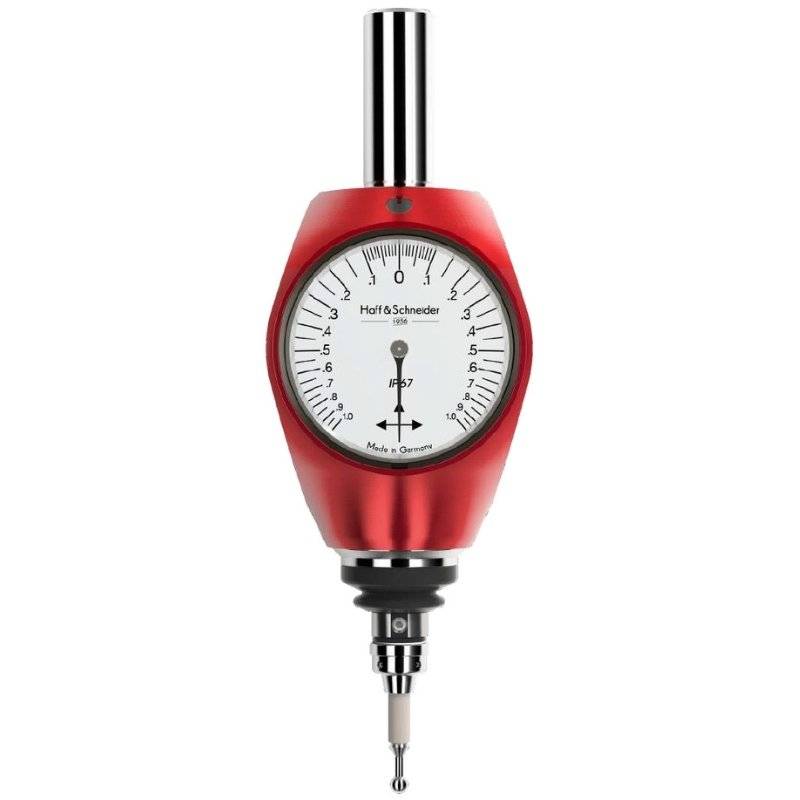

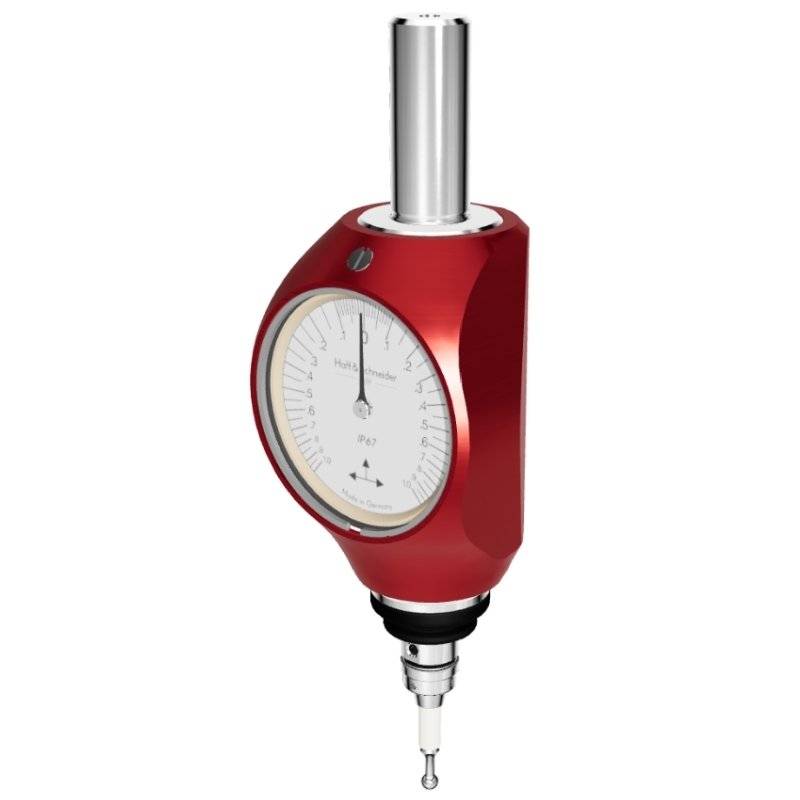

Palpator 3D analogic pentru setarea rapidă a mașinilor CNC3D-Probe Analogue 106000-2MM este un palpator 3D analogic fabricat în Germania de Haff & Schneider, conceput pentru utilizarea pe mașini NC, mașini de frezat, centre de prelucrare și mașini de electroeroziune. Instrumentul permite operatorului să determine rapid și precis poziția piesei și punctele de referință direct în spațiul de lucru al mașinii. Palpatorul poate fi utilizat pentru setarea punctului zero al piesei, palparea muchiilor de referință, determinarea coordonatelor X, Y și Z, identificarea centrului unei găuri, verificarea orientării piesei și măsurarea lungimilor cu ajutorul sistemului de măsurare al mașinii-unelte. Afișajul analogic utilizează o scală fină și ușor de urmărit, aceeași scală fiind utilizată pentru palpare radială și axială. Operatorul deplasează controlat palpatorul până la poziția zero a indicatorului, ceea ce simplifică stabilirea referințelor și contribuie la reducerea timpului necesar pregătirii mașinii pentru prelucrare. Un singur palpator pentru X, Y și Z

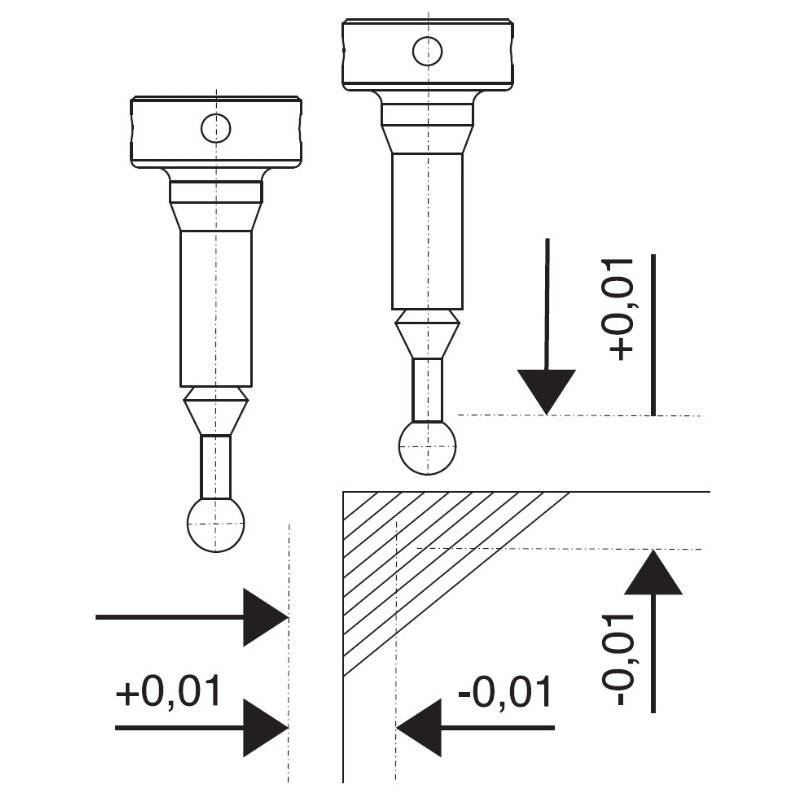

Palparea radială și axială se realizează folosind aceeași scală. Muchia sau suprafața piesei este abordată perpendicular, iar după contact operatorul continuă deplasarea controlată până când indicatorul ajunge în poziția zero. Poziția obținută poate fi utilizată apoi pentru stabilirea referinței în controlul mașinii. Avantajele palpatorului 3D analogic Haff & Schneider✓ Precizie ridicată pentru setarea pieselor
Precizie în punctul zero de ±0,01 mm și repetabilitate de ±0,005 mm. ✓ Palpare radială și axială pe aceeași scală
Permite utilizarea simplă în direcțiile X, Y și Z fără schimbarea principiului de citire. ✓ Citire precisă în apropierea punctului zero
Zona fin divizată a scalei facilitează apropierea controlată și citirea exactă a indicatorului. ✓ Ajustare simplă a concentricității
Sistemul permite reglarea radială a palpatorului pentru alinierea corectă cu axele mașinii. ✓ Protecție IP67
Construcția este destinată mediului industrial și oferă protecție ridicată împotriva prafului și apei. ✓ Vârf de palpare înlocuibil
Vârful se înșurubează și dispune de un punct de rupere controlată pentru protejarea mecanismului palpatorului. ✓ Carcasă metalică compactă și robustă Dimensiunile compacte reduc riscul de interferență în spațiul de lucru al mașinii. Reducerea timpului de setare a mașinii
3D-Probe Analogue permite identificarea rapidă a muchiilor, punctelor zero, centrelor găurilor și orientării pieselor direct pe mașină. Acest lucru poate simplifica operațiile de setare și reduce timpii necesari pregătirii dintre două operații sau două piese. Cum funcționează 3D-Probe AnalogueÎn interiorul palpatorului se află un mecanism de măsurare care transformă deplasarea radială sau axială a brațului de palpare în mișcarea indicatorului analogic. Operatorul apropie vârful de suprafața piesei, iar după contact continuă lent deplasarea pe axa de palpare până când indicatorul ajunge la poziția zero. În acel moment, axa mașinii poate fi utilizată drept referință pentru muchia sau suprafața palpată. Astfel pot fi determinate poziții de piesă, centre ale găurilor și orientări, fără necesitatea unui sistem electronic suplimentar de transmisie a datelor. Domeniu de lucru și performanțe
Ce poate fi determinat cu palpatorul 3D Poziția piesei pe axele X, Y și Z • punctul zero al piesei • muchii de referință • centrul unei găuri • orientarea și alinierea piesei • lungimi și distanțe utilizând sistemul de măsurare al mașinii • poziții de referință pentru programele CNC
Aplicații recomandate

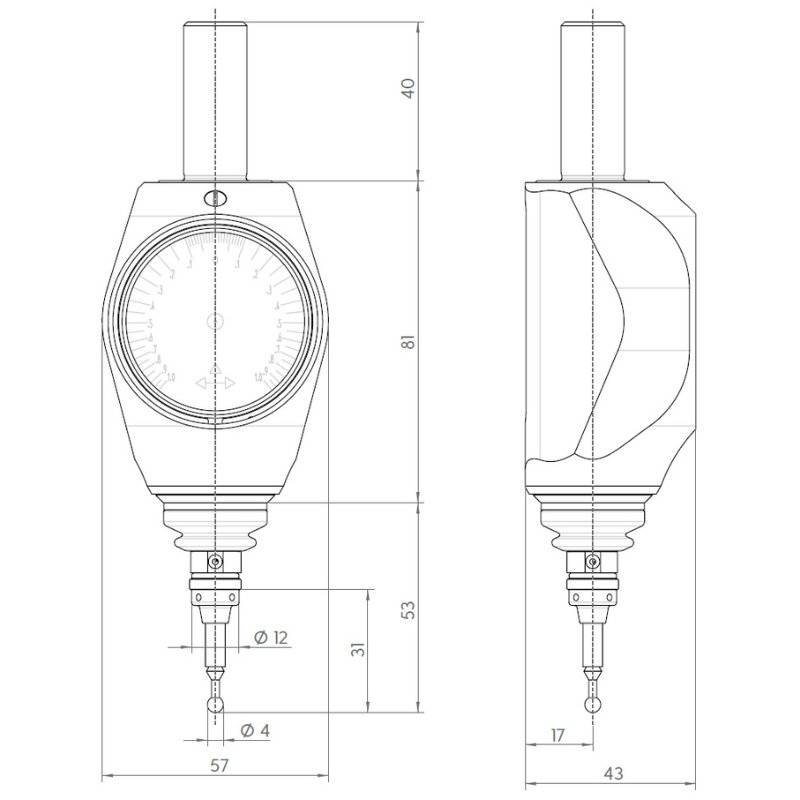

Calibrare și ajustarea concentricitățiiPalpatorul permite calibrarea traseului de măsurare folosind o cală etalon și șurubul de reglaj dedicat. Concentricitatea poate fi ajustată separat pe axele X și Y, ceea ce permite alinierea corectă a palpatorului după montarea în portsculă. Verificarea concentricității este recomandată după schimbarea palpatorului în portsculă, schimbarea vârfului de palpare, ruperea vârfului sau după o eventuală coliziune. Specificații tehnice 3D-Probe Analogue 106000-2MM
Vârfuri de palpare și accesorii
Vârf de palpare cu protecție mecanicăVârfurile palpatorului sunt prevăzute cu un punct de rupere controlată. În cazul unei solicitări accidentale, această zonă este proiectată pentru a proteja piesa și mecanismul intern al palpatorului. După înlocuirea vârfului trebuie verificată din nou concentricitatea, iar lungimea palpatorului trebuie determinată și actualizată în controlul mașinii. Utilizarea corectă a palpatorului 3D Recomandări importante pentru măsurare
În timpul palpării, arborele principal al mașinii trebuie să fie oprit, iar alimentarea cu lichid de răcire trebuie dezactivată. Suprafața trebuie abordată perpendicular, iar după contact deplasarea se continuă lent numai pe axa de palpare până la atingerea poziției zero. Respectați întotdeauna instrucțiunile oficiale de operare și regulile de siguranță ale mașinii-unelte. Întrebări frecvente despre 3D-Probe AnalogueCe este un palpator 3D analogic?Este un instrument de măsurare montat în arborele principal al unei mașini-unelte, utilizat pentru determinarea poziției piesei, muchiilor de referință, punctelor zero și a altor caracteristici geometrice prin palpare mecanică. Pentru ce mașini poate fi utilizat 3D-Probe Analogue?Este destinat în principal mașinilor NC, mașinilor de frezat, centrelor de prelucrare și mașinilor de electroeroziune. Care este precizia palpatorului 106000-2MM?Precizia declarată în punctul zero este de ±0,01 mm, iar repetabilitatea în punctul zero este de ±0,005 mm. Poate fi utilizat pentru determinarea centrului unei găuri?Da. Prin palparea succesivă a pereților găurii pe axele X și Y, operatorul poate determina centrul găurii și poate seta coordonatele corespunzătoare în controlul mașinii. Poate fi utilizat pentru setarea punctului zero pe CNC?Da. Una dintre aplicațiile principale ale palpatorului este stabilirea rapidă a punctelor de referință și a punctului zero al pieselor înainte de începerea programului de prelucrare. Ce înseamnă protecția IP67?Palpatorul este construit pentru utilizarea în mediul industrial al mașinilor-unelte și beneficiază de grad de protecție IP67 conform DIN 60529. Notă tehnică: specificațiile și domeniile de lucru sunt cele declarate în documentația oficială Haff & Schneider. Pentru obținerea performanțelor de măsurare, palpatorul trebuie instalat, reglat și utilizat conform instrucțiunilor producătorului.
Video de prezentare 3D-Probe AnalogueUrmărește modul de utilizare al palpatorului 3D analogic și principiul de palpare pentru stabilirea rapidă și precisă a referințelor pe mașina-unealtă. Documentație tehnică 3D-Probe Analogue
Consultă documentația oficială Haff & Schneider pentru specificațiile complete, desenul tehnic, instrucțiunile de instalare, calibrare, operare și întreținere ale palpatorului 3D analogic.
Ai nevoie de un palpator 3D pentru mașina ta CNC?
Echipa Italia Instruments te poate ajuta cu alegerea palpatorului, verificarea aplicației și identificarea configurației potrivite pentru mașina de frezat, centrul de prelucrare sau aplicația ta de electroeroziune. Solicită ofertă / consultanță
