Calibru tampon filetat NOGO 97.2-16 STUB ACME-3G SPL

Cod produs: IT-TPG97.2-16STUBACME-3G-SPL

Garantie: 12

«« Inapoi

Inainte »»

Comanda instant - Calibru tampon filetat NOGO 97.2-16 STUB ACME-3G SPL

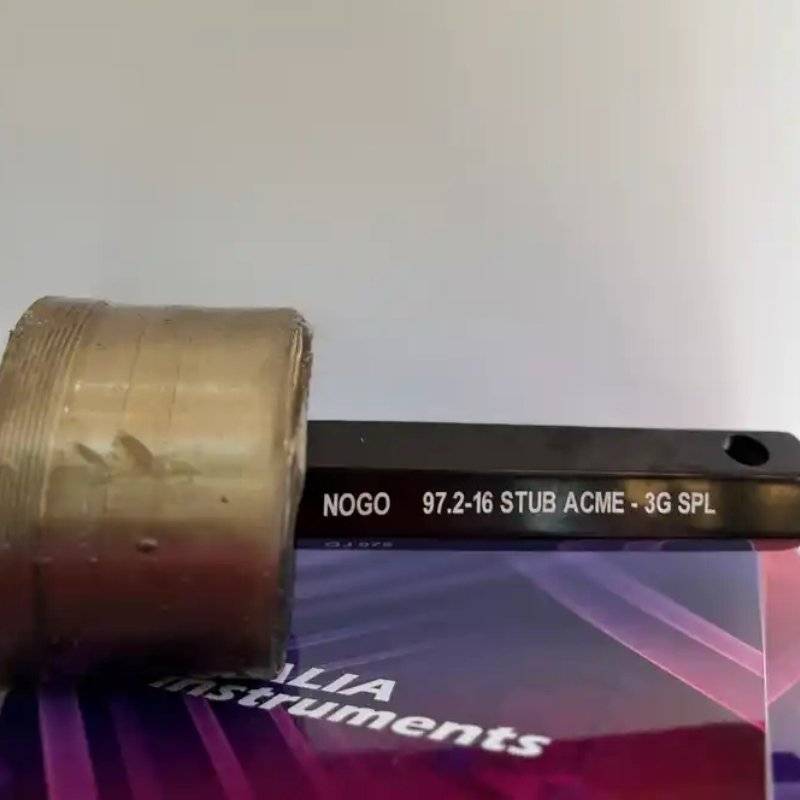

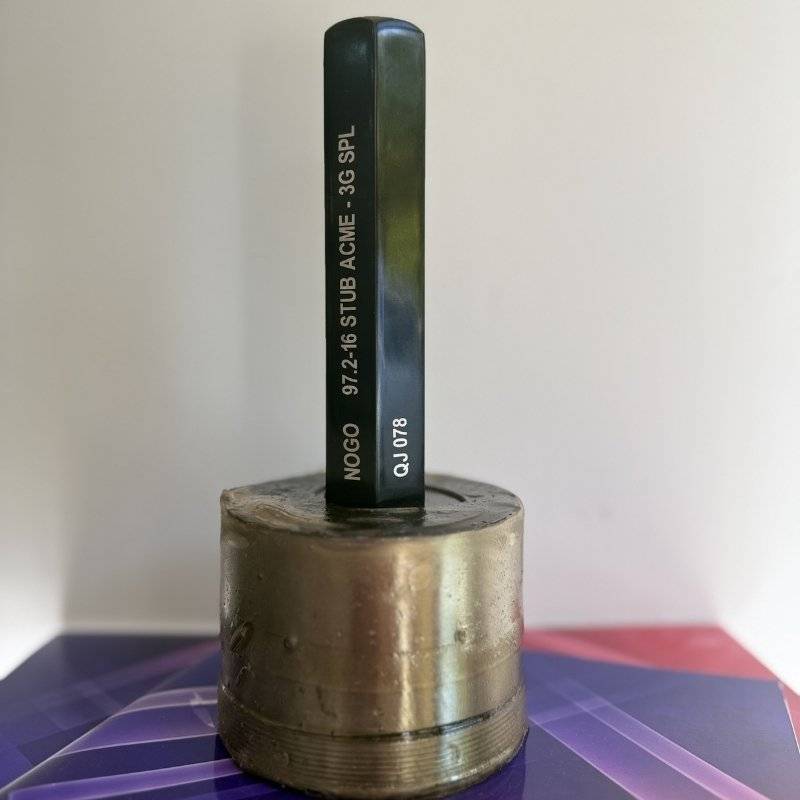

Calibru tampon filetat NOGO 97.2-16 STUB ACME-3G SPL

Italia Instruments IT-TPG97.2-16STUBACME

Calibru tampon filetat "Nu Trece" (NOGO) 97.2-16 STUB ACME - 3G SPL

Instrument metrologic de verificare limitativă, destinat controlului strict al diametrului mediu maxim admis pentru filetele interioare trapezoidale scurtate (STUB ACME) cu dimensiuni atipice / speciale (SPL).

97.2 mm

Diametru nominal (Special)

16 TPI

Pas (Spire per inch)

NOGO

Calibru "Nu Trece"

STUB ACME 3G

Profil și clasă de precizie

Controlul precis al asamblărilor cu pereți subțiri

Calibrul ITPG97.2-16STUBACME-3G-SPL reprezintă o soluție metrologică de nișă pentru reperele prelucrate CNC. Profilul de tip STUB ACME este un filet trapezoidal trunchiat (mai puțin adânc decât filetul ACME standard). Este utilizat predilect în aplicații industriale unde spațiul radial este limitat, precum țevile cu pereți subțiri, actuatoarele, valvele de presiune sau mecanismele aerospațiale, unde un filet adânc ar slăbi integritatea structurală a piesei.

Fiind un calibru de tip NOGO (Nu Trece), funcția acestuia este de a verifica dacă piesa așchiată a depășit toleranța superioară permisă a diametrului mediu (flancul filetului). Instrumentul este executat din oțel de calibre, stabilizat termic pentru a preveni variațiile dimensionale în timp, iar fața activă a filetului este rectificată fin pentru a asigura o inspecție fluentă și repetabilă, fără a gripa piesa prelucrată.

Calificare Go / No-Go instantanee pe strung

Regula de utilizare pentru controlul calității este simplă: calibrul NOGO nu trebuie să se înfileteze în piesa așchiată. Potrivit standardelor, este acceptată o pătrundere maximă de 1-2 spire din cauza șanfrenului de intrare, însă dacă filetul tampon pătrunde liber pe toată lungimea, diametrul interior prelucrat este prea mare, iar piesa este declarată rebut.

Avantajele calibrelor Italia Instruments

✓ Execuție Specială (SPL)
Parametri atipici (precum diametrul de 97.2 mm combinat cu pasul foarte fin de 16 TPI) realizați cu precizie absolută pentru specificațiile unice ale proiectului dumneavoastră.

✓ Profil STUB ACME precis
Flancurile la 29° sunt generate cu un profil de trunchiere exact pentru a respecta clasa de toleranță 3G, asigurând interschimbabilitatea angrenajelor de forță.

✓ Material înalt aliat și durificat
Fabricat din oțel special pentru scule, cu o duritate superioară (HRC ridicat) care previne uzura prematură cauzată de frecarea cu materialele așchiate.

✓ Pregătire industrială pentru conservare
Calibrele noastre sunt livrate cu marcaje clare de identificare, fiind acoperite din fabrică de un strat cerat pentru protecție absolută anti-coroziune până la prima utilizare.

Specificații tehnice

Detalii filet și constructiv
Cod produs	IT-PG97.2-16STUBACME-3G-SPL
Marca	Italia Instruments
Tip instrument	Calibru tampon filetat limitativ (Thread Plug Gauge)
Evaluare (Funcție)	NOGO (Nu Trece / Not Go)
Tip profil filet	STUB ACME (Trapezoidal trunchiat)
Diametru nominal	97.2 mm
Pas (Filete per inch)	16 TPI
Clasa de precizie / toleranță	3G (General purpose / Utilizare generală)
Variantă de fabricație	SPL (Special - cote non-standard)
Sens filet	Dreapta (RH - Right Hand)
Material	Oțel înalt aliat de calibre, durificat

Aplicații recomandate pentru filetele STUB ACME

Profilul STUB ACME și dimensiunile speciale indică faptul că acest calibru este esențial pentru departamentele de control al calității din industriile critice:

Industria de Petrol și Gaze (Oil & Gas): Verificarea filetelor interioare din cuplaje, flanșe, valve de mare capacitate și actuatoare;
Aerospațial și Mecanică Fină: Controlul ansamblurilor și mecanismelor liniare unde se dorește o frecare redusă pe un diametru mare cu pereți subțiri;
Echipamente hidraulice și pneumatice: Piese cu constrângeri radiale de spațiu ce impun utilizarea unui filet de forță cu înălțime mai mică decât un ACME standard;
Ateliere CNC și Strungărie: Inspecția rapidă (direct în mandrină) a loturilor de piese prototip sau comenzi speciale (SPL) de dimensiuni mari.

Întrebări frecvente

Ce semnifică abrevierea "SPL"?

Abreviația "SPL" vine de la "Special". Acest lucru indică faptul că diametrul sau combinația dintre diametru și pas (ex: diametru de 97.2 mm asociat cu un pas mărunt de 16 TPI) nu se regăsește în tabelele cu valori standard (STAS) pentru filete STUB ACME. Calibrul a fost fabricat la comandă exclusiv pentru a corespunde desenului tehnic unic al clientului.

Acest calibru măsoară diametrul exterior?

Nu. Fiind un calibru tampon (Plug Gauge), acesta este destinat exclusiv verificării filetelor interioare (piulițe, carcase, racorduri mamă). Pentru controlul filetelor exterioare (șuruburi, tije), aveți nevoie de un calibru inel (Ring Gauge).

Cum se protejează calibrul pe termen lung?

Când nu este utilizat pe fluxul de producție, filetul activ trebuie șters de impurități metalice și lubrifiat cu un ulei anticoroziv de mecanică fină, apoi depozitat în cutia sa originală. La livrare, filetele sunt scufundate într-o baie de ceară protectoare tocmai pentru a garanta izolarea absolută de umiditate pe parcursul transportului.

Desenezi un filet special și ai nevoie de un calibru dedicat?

Pe lângă modelele standardizate, Italia Instruments livrează calibre metrologice speciale (SPL) adaptate 100% toleranțelor din proiectul tău de inginerie. Contactează-ne pentru calibrare certificată și execuții atipice.
