Detector de muchii, dispozitiv de centrare 6562-4

Cod produs: 6562-4

Marca: Insize

Garantie: 12

37.00 Euro

37.00 Euro + TVA

Stoc limitat

Comanda instant - Detector de muchii, dispozitiv de centrare 6562-4

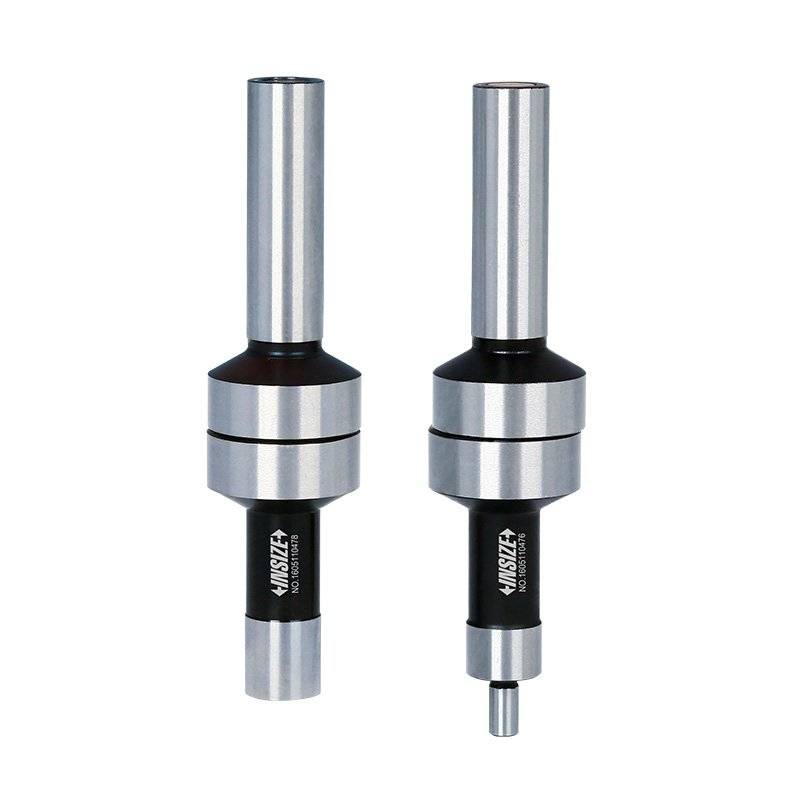

Detector de muchii, dispozitiv de centrare 6562-4

INSIZE 6562-4

Detector de muchii (Edge Finder) Ø 10 mm cu palpator dual

Sculă de precizie esențială pentru stabilirea rapidă și exactă a punctului de origine (Zero) pe axele X și Y în timpul operațiunilor de frezare, alezare și prelucrări CNC.

Ø 10 mm

Diametru tijă prindere (Shank)

5 µm (0.005 mm)

Precizie de detectare a muchiei

Ø 10 mm / Ø 4 mm

Palpator dual integrat

Oțel Aliat Călit

Material constructiv durabil

Simplitate mecanică pentru centrări perfecte

Înainte de inițierea oricărui program de așchiere pe o freză sau pe un centru de prelucrare CNC, determinarea coordonatelor marginilor semifabricatului este critică. Găsitorul de margini excentric (Edge Finder) INSIZE 6562-4 elimină presupunerile și metodele învechite (cum ar fi "zgârierea" cu scula așchietoare), oferind o acuratețe de poziționare de 0.005 mm.

Instrumentul se montează direct în mandrina sau penseta mașinii (tija de prindere având diametrul standard de 10 mm) și este pus în rotație la o turație optimă cuprinsă între 400 și 600 rpm. Pe măsură ce palpatorul inferior, aflat inițial într-o mișcare excentrică de oscilație (wobbling), este apropiat de marginea piesei, acesta începe să se alinieze concentric. Momentul în care palpatorul alunecă brusc lateral (de-a lungul feței de referință) marchează atingerea perfectă a muchiei. Pentru a afla coordonata centrului axului, operatorul adaugă pur și simplu raza palpatorului la valoarea indicată pe afișajul mașinii.

Ergonomie sporită: Palpator Dual

Modelul 6562-4 se diferențiază prin profilul palpatorului inferior (contact point) care prezintă două diametre funcționale: un cilindru principal de Ø 10 mm pentru suprafețele uzuale și o treaptă subțiată de Ø 4 mm la vârf. Acest design permite accesarea muchiilor înguste, a canalelor, a sloturilor de reținere și centrarea pe piese cu grosimi mici, fără a necesita achiziționarea a două instrumente distincte.

Avantajele tehnice ale centratorului INSIZE 6562-4

✓ Precizie repetabilă de 5 microni (0.005 mm)
Acțiunea pur mecanică și prelucrarea de mare finețe garantează trasarea unui sistem de coordonate precis, minimizând erorile de prelucrare a lotului.

✓ Material înalt aliat durificat
Atât tija de prindere, cât și palpatorul de contact sunt fabricate din oțel special aliat și călit, garantând o durată de viață extinsă în mediul agresiv al așchierii.

✓ Independență electronică
Fiind un dispozitiv exclusiv mecanic, nu este afectat de baterii descărcate, unde electromagnetice sau cantități masive de lichid de răcire (coolant).

✓ Feedback vizual imediat
Deplasarea bruscă (snap) a palpatorului atunci când centrarea a fost atinsă este inconfundabilă, chiar și pentru operatorii începători.

Specificații tehnice complete

Parametri dimensionali și funcționali
Cod produs	6562-4
Producător	INSIZE
Tip instrument	Găsitor de margini mecanic (Eccentric Edge Finder / Zero Setter)
Precizie	5 µm (0.005 mm)
Diametru tijă prindere (Shank Dia)	Ø 10 mm
Diametru palpator (Contact Point)	Ø 10 mm (baza) / Ø 4 mm (vârful subțiat)
Turație de operare optimă	400 ~ 600 RPM
Lungime totală (L)	Aprox. 85 mm - 90 mm (conform standard INSIZE Seria 6562)
Material constructiv	Oțel aliat (Alloy Steel), călit și rectificat
Axe de determinare	Planul 2D (Axe X și Y)

Aplicații recomandate

Prin simplitatea și precizia sa, Găsitorul de Margini 6562-4 este un element de bază pentru departamentele de producție mecanică:

Freze universale și Centre CNC: Stabilirea rapidă a punctelor de zero pentru fixările în menghină (Origin Set-up);
Mașini de alezat (Bohrwerk): Poziționarea precisă a sculelor așchietoare față de referințele blocurilor motor sau carcaselor de reductoare;
Prelucrarea pieselor subțiri: Palpatorul cu capăt de 4 mm este ideal pentru alinierea la marginile profilelor subțiri, a lamelor de tablă sau a interiorului canalelor;
Ateliere de Sculărie: Identificarea centrului de rotație (folosind un indicator suplimentar) și trasarea cu precizie a cotelor de prelucrare.

Întrebări frecvente despre INSIZE 6562-4

Care este diferența dintre 6562-4 și 6562-3?

Singura diferență tehnică notabilă este la nivelul palpatorului (Contact Point). Modelul 6562-3 are un palpator perfect cilindric pe toată lungimea, cu diametrul de 10 mm. Modelul 6562-4 (cel de față) dispune de un palpator cu design în trepte (Dual), având baza de 10 mm și un vârf prelungit și subțiat de 4 mm, oferind o flexibilitate mai mare la centrarea în zone înguste.

Ce turație a axului trebuie să folosesc pe freză?

Producătorul INSIZE recomandă o turație a axului cuprinsă între 400 și 600 RPM (rotații pe minut). O turație mai mică nu va genera suficientă forță centrifugă pentru a susține mișcarea excentrică, iar o turație prea mare poate fi periculoasă și poate arunca palpatorul inferior de pe resortul intern dacă nu atinge piesa.

Cum aflu poziția centrului sculei așchietoare?

Principiul este simplu: când palpatorul „alunecă” brusc indicând marginea piesei, axul dumneavoastră principal se află fix la o distanță egală cu raza palpatorului față de margine. Dacă ați folosit zona de 10 mm a palpatorului, adăugați (sau scădeți, în funcție de sens) 5 mm la valoarea indicată pe afișajul digital (DRO) al mașinii pentru a stabili punctul X=0 (sau Y=0). Dacă ați folosit vârful de 4 mm, adăugați 2 mm.

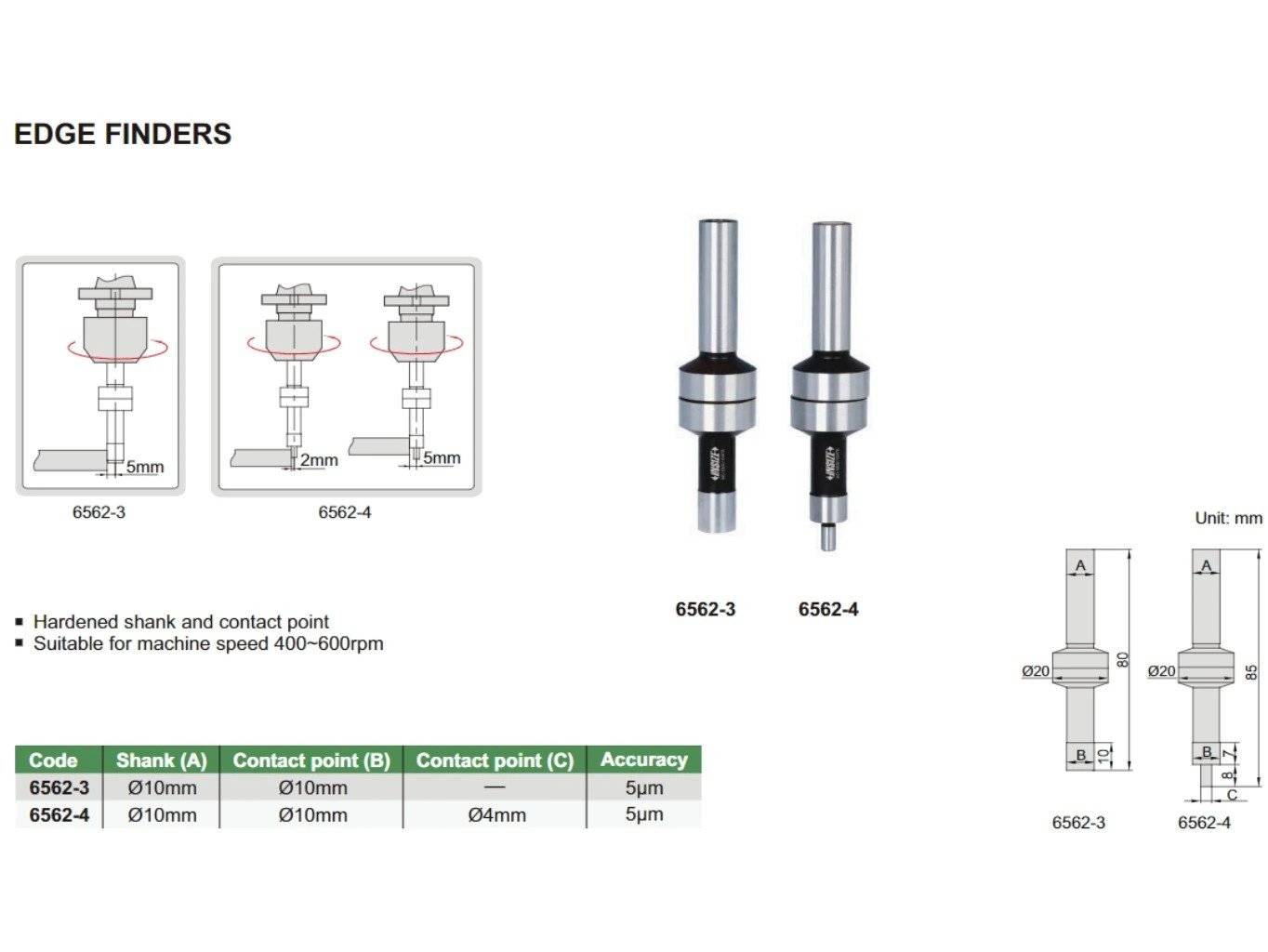

Fișă tehnică Găsitor margini INSIZE 6562-4

Descărcați catalogul oficial de scule și accesorii de fixare INSIZE pentru a verifica schițele de asamblare și lista componentelor din seria 6562.
