Microscop digital de masurare 5320-AF410 Insize |
||||||||||||||||||||||||||||||||||

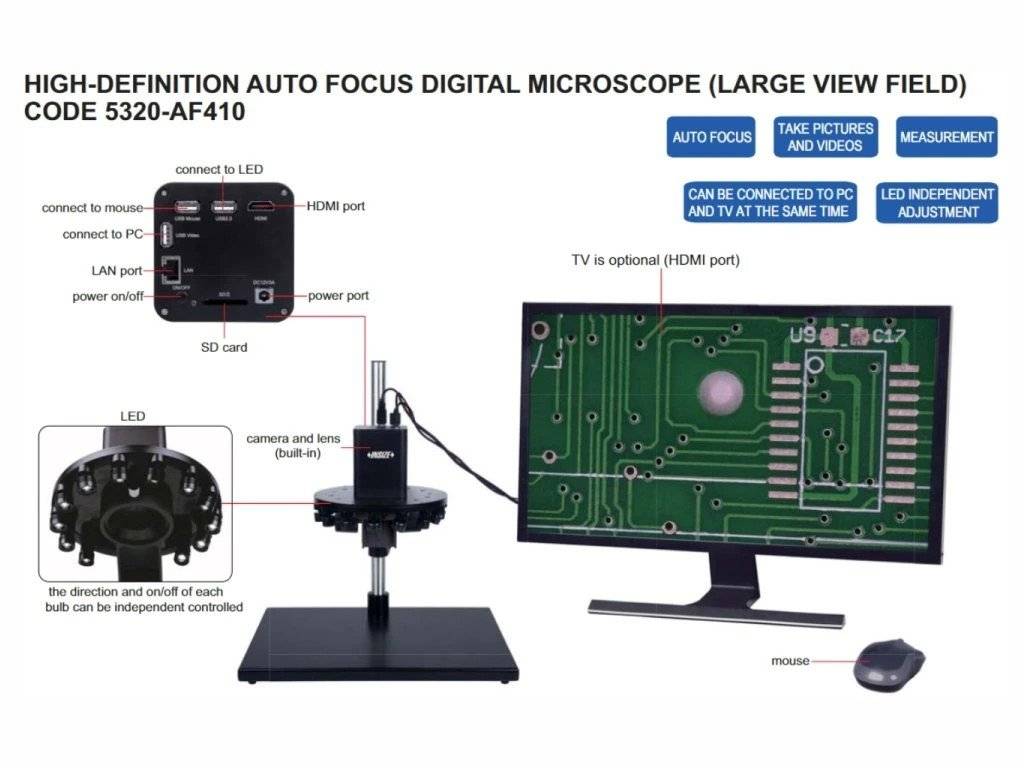

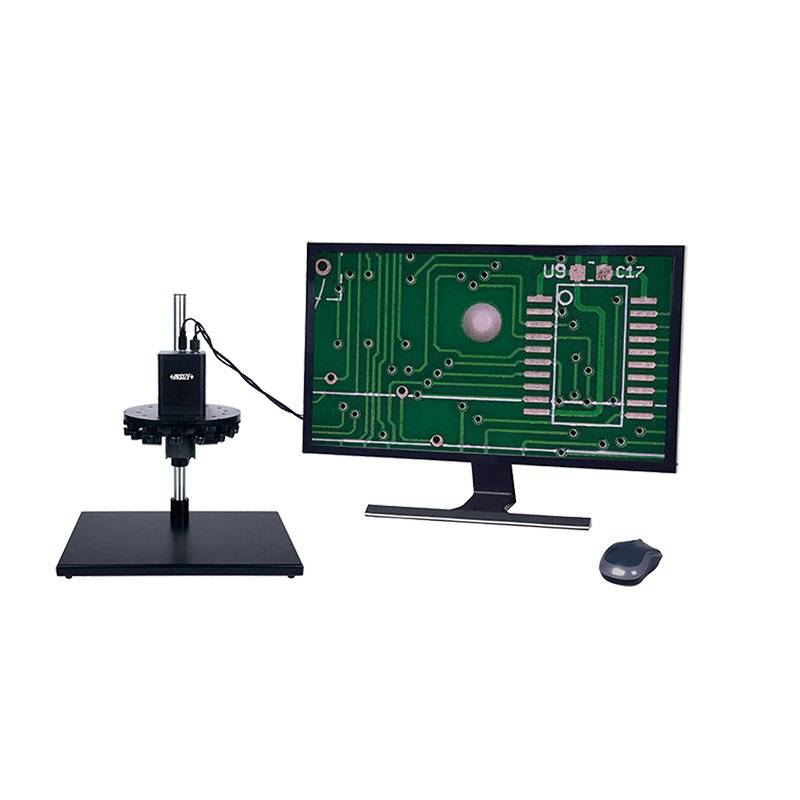

Inspecție optică avansată și automatizatăMicroscopul 5320-AF410 de la INSIZE este proiectat pentru departamentele de metrologie, asamblare precisă și controlul calității, integrând un modul puternic de focalizare automată. Operând la o distanță de focalizare cuprinsă între 200 și 255 mm, sistemul oferă suficient spațiu de lucru pentru manipularea pieselor masive, a șabloanelor sau a plăcilor cu circuite imprimate (PCB). Echipamentul elimină oboseala oculară asociată ocularelor tradiționale, redând imaginea detaliată pe un monitor prin intermediul camerei CMOS de 8 Megapixeli (4K). Avantajul major îl constituie câmpul larg de vizualizare (Large View Field), care poate acoperi o zonă de până la 255 × 145 mm, mult superioară microscoapelor standard de inspecție, permițând vizualizarea integrală a componentelor mari sau a grupurilor de piese. Standalone: Măsurare și captură fără PC
Microscopul poate fi utilizat complet independent. Conectat direct la un monitor prin HDMI și controlat cu ajutorul mouse-ului inclus, software-ul integrat permite utilizatorului să ajusteze parametrii, să efectueze măsurători și să salveze imagini pe cardul SD inclus, eliminând necesitatea instalării unui computer direct pe linia de producție. Avantajele microscopului INSIZE 5320-AF410✓ Auto Focus inteligent
Focalizarea pe suprafața piesei se realizează automat și rapid, fără ajustări manuale pe axa Z, reducând semnificativ timpul de inspecție. ✓ Modul Focus Stacking
Extinde profunzimea de câmp prin combinarea automată a mai multor imagini focalizate la diferite înălțimi, obținând un singur cadru cu claritate perfectă pentru piese cu relief pronunțat. ✓ Tehnologie Image Stitching
Permite „coaserea” cadrelor succesive pentru generarea unei singure imagini continue de înaltă rezoluție pentru piese cu dimensiuni peste câmpul de vizualizare. ✓ Iluminare LED controlată software
Sursa de lumină inelară permite pornirea/oprirea independentă pe direcții (sectoare), ideală pentru evidențierea defectelor de suprafață și a zgârieturilor subtile. ✓ Măsurare automată a formelor (Auto-edge) Software-ul recunoaște profilul geometric și măsoară automat cercuri, inele, dreptunghiuri sau poligoane. Flexibilitate cu Dual Software (Integrat și pentru PC)INSIZE livrează modelul 5320-AF410 alături de două platforme distincte de măsurare, acoperind astfel orice necesitate operațională.
Import fișiere CAD (DXF) pentru comparații rapide

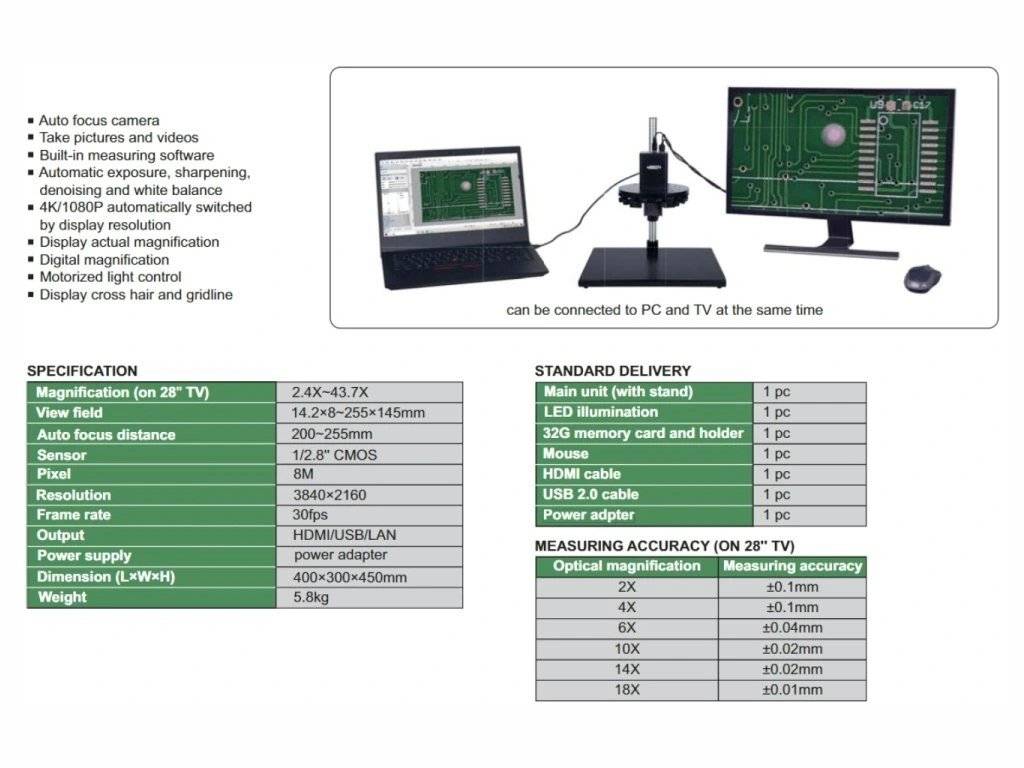

O caracteristică extrem de puternică a software-ului profesional este posibilitatea de a importa fișiere DXF. Șablonul digital al piesei poate fi suprapus direct pe imaginea reală captată, operatorul evaluând instantaneu dacă prelucrarea respectă toleranțele din desen (abatere profil). Specificații tehnice 5320-AF410
Aplicații recomandate și capabilitățiFlexibilitatea sistemului optic și spațiul mare de lucru fac ca 5320-AF410 să fie preferat în:
Măsurători geometrice suportate Distanțe între două puncte • diametre • unghiuri • linii paralele • arii poligoane • evaluare cercuri / inele (auto-edge) • evaluare pe profile CAD.
Configurația standardEchipamentul 5320-AF410 se livrează într-un pachet complet (ready-to-use) care conține: unitatea principală cu stand, inel de iluminare LED, card de memorie de 32GB cu suport, mouse optic cu fir, adaptor de alimentare, cablu USB 3.0, pachet software pentru monitor (instalat) și pachet software profesional (livrat pe suport dedicat) pentru PC. Întrebări frecvente despre 5320-AF410Cu ce este diferit acest microscop față de variantele standard?INSIZE 5320-AF410 iese în evidență prin funcția de Auto Focus, modulul de combinare a focalizărilor pe adâncime (Focus Stacking) și Domeniul de Vizualizare Mare (până la 255×145 mm), capabilități rar întâlnite la microscoapele digitale din aceeași clasă. Este necesară achiziția unui PC pentru a-l folosi?Nu este obligatoriu. Puteți conecta microscopul direct la orice monitor sau televizor cu port HDMI, folosind exclusiv mouse-ul furnizat. Cu toate acestea, conectarea la PC vă oferă acces la cel de-al doilea soft profesional pentru funcții avansate (DXF, Stitching). Care este precizia măsurătorilor efectuate?Măsurătorile pe ecran implică un anumit grad de variație. Ca exemplu de referință dat de producător, precizia măsurării optice pe un monitor TV de 28" (la o magnificare de 18X) este de ±0,01 mm. Precizia efectivă variază în funcție de magnificarea selectată și tehnica de măsurare. Video de prezentare INSIZE 5320-AF410Urmărește interfața de operare a microscopului și descoperă viteza de reacție a focalizării automate și claritatea senzorului 4K.
