QMS-A450 - Sistem de măsurare optică rapidă 500×400 mm

Sistem de măsurare optică pentru control dimensional rapid

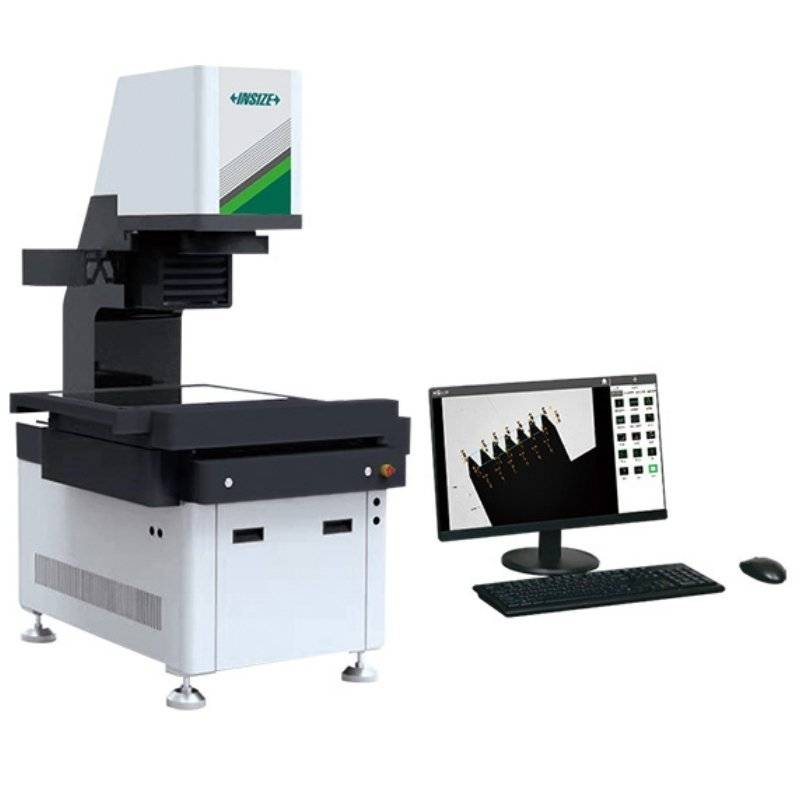

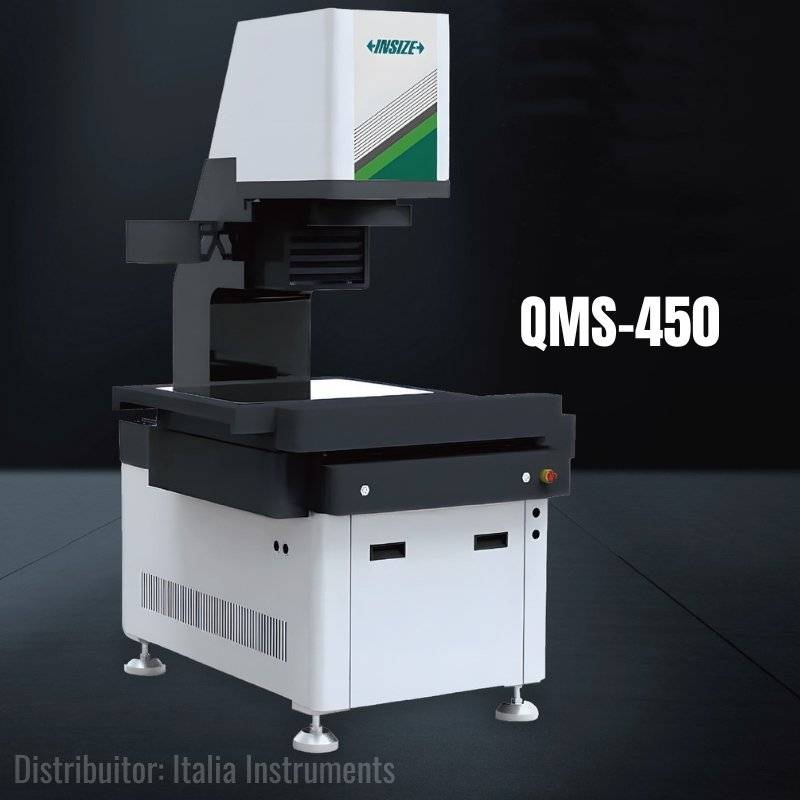

QMS-A450, produs de INSIZE, este un sistem de măsurare optică de dimensiuni mari, conceput pentru inspecția dimensională 2D fără contact. Domeniul de măsurare de până la 500 × 400 mm permite verificarea componentelor de dimensiuni mari, dar și poziționarea mai multor piese în aceeași zonă de inspecție pentru controlul eficient al loturilor.

Sistemul utilizează o configurație optică dual-field, dual-telecentrică, cu distorsiune redusă, care oferă un câmp larg pentru productivitate și un câmp restrâns pentru aplicațiile care necesită precizie ridicată. În modul small field, precizia declarată poate ajunge la ±1 µm fără stitching, în condițiile de măsurare specificate de producător.

QMS-A450 este potrivit pentru aplicații de control al calității, metrologie și inspecție dimensională în producție, în special acolo unde este necesară măsurarea rapidă și repetabilă a unui număr mare de caracteristici sau componente.

Avantajele sistemului QMS-A450

Două câmpuri optice pentru productivitate și precizie

QMS-A450 utilizează un sistem optic cu două câmpuri de măsurare. Wide field permite acoperirea rapidă a unei zone mari, în timp ce small field este destinat inspecțiilor care necesită o precizie superioară. Sistemul permite și realizarea măsurătorilor prin stitching atunci când dimensiunea sau geometria aplicației o impune.

Software pentru măsurare, analiză și controlul calității

Software-ul sistemului QMS este conceput pentru automatizarea inspecției dimensionale și simplificarea programării. Operatorul poate utiliza programe de măsurare și poate obține rezultate repetabile fără efectuarea manuală a fiecărei măsurători.

• măsurare continuă și măsurare individuală;
• măsurarea automată a elementelor geometrice;
• evaluare automată OK / NG;
• analiză statistică a rezultatelor;
• salvarea automată a datelor de măsurare;
• crearea și utilizarea sistemelor de coordonate;
• măsurarea toleranțelor și caracteristicilor geometrice 2D;
• măsurarea punctelor, liniilor, cercurilor, arcelor, distanțelor și unghiurilor;
• funcții suplimentare disponibile în funcție de configurația software.

Sistem avansat de iluminare

Pentru identificarea precisă a contururilor și suprafețelor, QMS-A450 utilizează mai multe metode de iluminare, adaptabile geometriei și finisajului piesei.

• Iluminare transmisă telecentrică – lumină verde;
• Iluminare verticală la unghi înalt – lumină albă;
• Iluminare inelară în 4 zone la unghi redus și mediu;
• Iluminare inelară circulară – lumină verde;
• Iluminare coaxială – disponibilă opțional.

Specificații tehnice QMS-A450

Aplicații recomandate

QMS-A450 poate fi utilizat pentru control dimensional și inspecție optică într-o varietate de aplicații industriale:

• componente prelucrate CNC;
• piese ștanțate și decupate;
• componente din plastic și piese injectate;
• componente electronice;
• piese pentru industria auto;
• elemente de fixare și componente de precizie;
• componente cu găuri, fante, contururi și profile complexe;
• inspecția dimensională repetitivă a loturilor de producție.

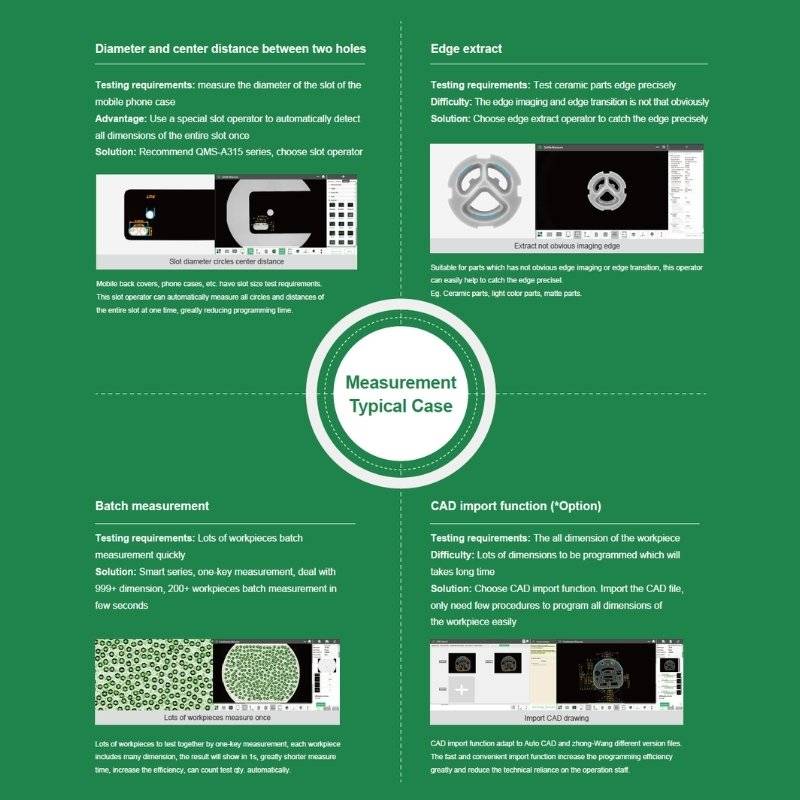

Exemple de caracteristici care pot fi evaluate

Accesorii și funcții opționale

• iluminare coaxială;
• funcție software pentru import CAD;
• senzor laser;
• pedală de comandă;
• placă din sticlă pentru calibrare;
• funcție pentru transmisie MES;
• masă rotativă.

Configurația standard

Conform configurației standard prezentate de producător, QMS-A450 este livrat cu unitatea principală, computer, software și funcție de transmisie a datelor. Accesoriile și serviciile suplimentare se stabilesc în funcție de aplicația de măsurare și cerințele beneficiarului.

Întrebări frecvente despre QMS-A450

Video de prezentare QMS-A450

Urmărește demonstrația sistemului QMS-A450 și modul în care tehnologia de măsurare optică rapidă poate fi utilizată pentru inspecția dimensională automată a pieselor.
