Șubler digital 0-150/0,01 mm cu rolă de avans ABS

Cod produs: 1103-150

Marca: Insize

Garantie: 12

50.00 Euro

41.30 Euro

41.30 Euro + TVA

In stoc

«« Inapoi

Inainte »»

Comanda instant - Șubler digital 0-150/0,01 mm cu rolă de avans ABS

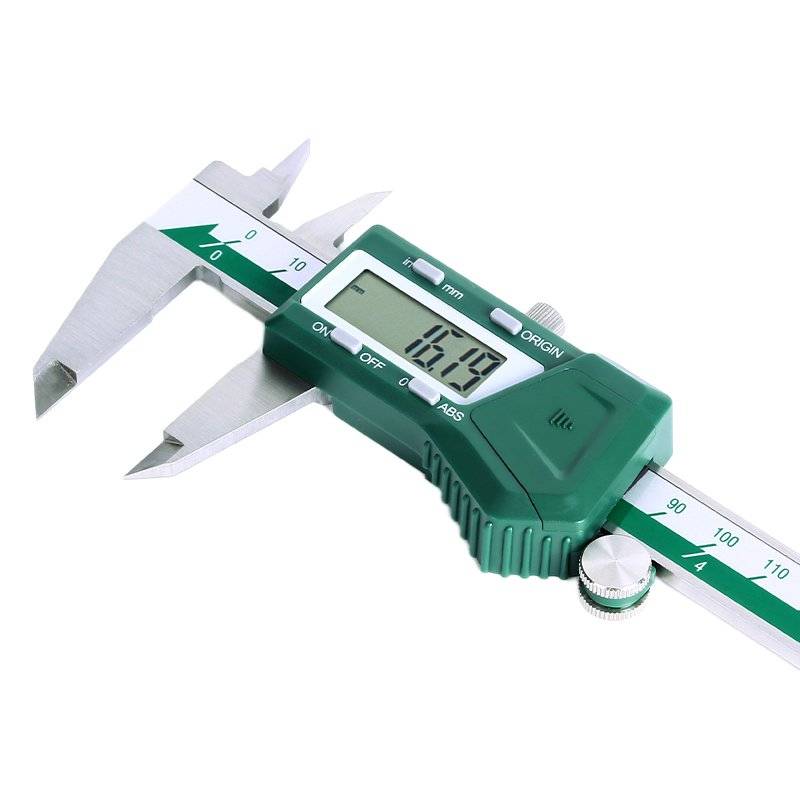

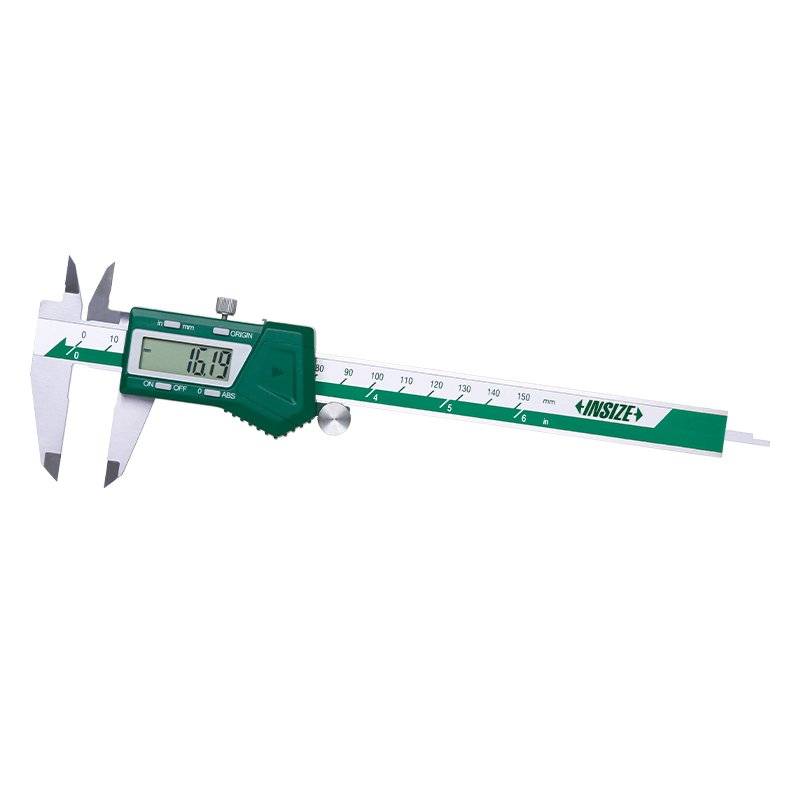

Șubler digital 0-150/0,01 mm cu rolă de avans ABS

Șubler digital 150 mm cu Sistem Absolut (Absolute System)

Instrument metrologic de precizie, dotat cu encoder absolut și port de transmitere a datelor. Proiectat pentru producția de serie, trasabilitate CTC și măsurători rapide, eliminând nevoia aducerii zilnice la zero.

Sistem ABS

Memorează originea permanent

0 – 150 mm

Domeniu de măsurare

0.01 mm

Rezoluție afișaj

Data Output

Suport pentru trasabilitate

Eficiență maximă cu tehnologia Absolute Encoder

Ceea ce separă șublerul INSIZE 1103-150 de modelele digitale convenționale (incrementale) este inima sa tehnologică: Sistemul Absolut. La șublerele obișnuite, de fiecare dată când le porniți, trebuie să închideți complet fălcile și să apăsați butonul de Zero, altfel măsurătoarea va fi decalată. Encoderul absolut din seria 1103 memorează "originea" o singură dată. Când porniți instrumentul, acesta știe exact și instantaneu poziția curentă a fălcilor, indiferent cât de larg au fost deschise anterior.

Această funcție, combinată cu o arhitectură electronică ce oferă un consum de energie extrem de redus, face ca bateria CR2032 să reziste semnificativ mai mult timp pe fluxul de lucru. Construit din oțel inoxidabil călit, conform toleranțelor riguroase impuse de norma DIN 862, instrumentul asigură o culisare fină și o rigiditate optimă la măsurarea pieselor pe strung sau la bancul de montaj.

Ergonomie pe fluxul de producție: Move-to-Turn-On

Fiind proiectat pentru o viteză de operare mare, modulul digital se aprinde automat în momentul în care culisa este deplasată, scutind operatorul de a căuta un buton fizic. Datorită senzorului absolut, măsurătoarea afișată imediat după mișcare este 100% reală și corectă, grăbind substanțial evaluările la utilajul CNC.

Avantajele tehnice ale șublerului INSIZE 1103-150

✓ Elimină recalibrările inutile
După setarea originii, afișează imediat cota reală, prevenind erorile grave cauzate de o setare "Zero" din greșeală pe o poziție deschisă.

✓ Port de ieșire a datelor (SPC Output)
Pregătit pentru controlul calității digitalizat: permite transmiterea instantanee a valorilor către computer sau sistemul ERP folosind un cablu opțional sau modul wireless.

✓ Funcție ORIGIN și ZERO/ABS
Permite atât lucrul în coordonate absolute (de la origine), cât și măsurători relative (comparative) prin stabilirea unui zero local temporar, fără a șterge originea de bază.

✓ Măsurare în 4 direcții
Acoperă versatil toate cerințele din atelier: diametre exterioare, alezaje interioare, cote de adâncime (prin tija de capăt) și diferențe de nivel (step).

✓ Comutare Metric / Imperial
Trecere instantanee de la milimetri la inch (rezoluție 0.01 mm / 0.0005"), extrem de utilă pentru atelierele cu clienți globali.

Specificații tehnice complete (Seria 1103)

Date metrologice și constructive
Cod produs	1103-150
Producător	INSIZE
Tehnologie citire	Encoder Absolut (Absolute System)
Domeniu de măsurare	0 – 150 mm / 0 – 6"
Rezoluție afișaj	0.01 mm / 0.0005"
Precizie (Eroare max.)	±0.03 mm
Material constructiv	Oțel Inoxidabil (Stainless Steel)
Lungime totală (L)	236 mm
Lungime fălci exterioare (a)	40 mm
Butoane de control	ON/OFF, mm/inch, ORIGIN, ZERO/ABS
Ieșire de date (Data output)	Da (Cablu format tastatură sau modul Wireless vândute separat)
Standard de fabricație	DIN 862

Aplicații recomandate

Modelul 1103-150 excelează în medii de lucru cu operațiuni repetitive sau unde documentarea valorilor este obligatorie:

departamentele de Control Tehnic de Calitate (CTC) cu posturi fixe, unde rezultatele trebuie salvate în rapoarte de lot;
prelucrări CNC (strunjire/frezare) în flux continuu, grație faptului că nu necesită recalibrarea originii pe parcursul zilei;
asamblarea mecanică fină, tehnica medicală sau electronica industrială (medii de atelier curate);
operațiuni comparative unde este nevoie de treceri succesive din modul Absolut în modul Relativ (Incremental).

Întrebări frecvente despre seria Absolută INSIZE 1103

Este acest șubler protejat la apă și emulsie?

Nu. Modelul 1103-150 este catalogat pentru uz general (Non-waterproof). Deoarece dispune de un port de ieșire de date deschis, pătrunderea emulsiei de răcire va deteriora placa de bază. Dacă aveți nevoie de un șubler care să lucreze direct sub jetul de lichid de pe utilaj, alegeți modelele certificate IP67 din gama INSIZE (ex. seria 1118).

Cum transmit datele de măsurare pe PC?

Sub capacul superior al șublerului se află portul de conectare SPC. Puteți achiziționa opțional un cablu de date INSIZE. Acesta funcționează ca o „tastatură digitală”: în momentul în care apăsați butonul de pe cablu, valoarea afișată este introdusă instantaneu în căsuța de Excel sau softul ERP deschis, fără a avea nevoie de drivere speciale.

Calibrarea lui este valabilă metrologic?

Da, instrumentul este livrat cu un certificat de inspecție de fabrică și este prelucrat conform cerințelor de precizie și paralelism din norma DIN 862. Astfel, el poate fi trimis către orice laborator acreditat RENAR din România pentru a obține un buletin de etalonare cu trasabilitate ISO.

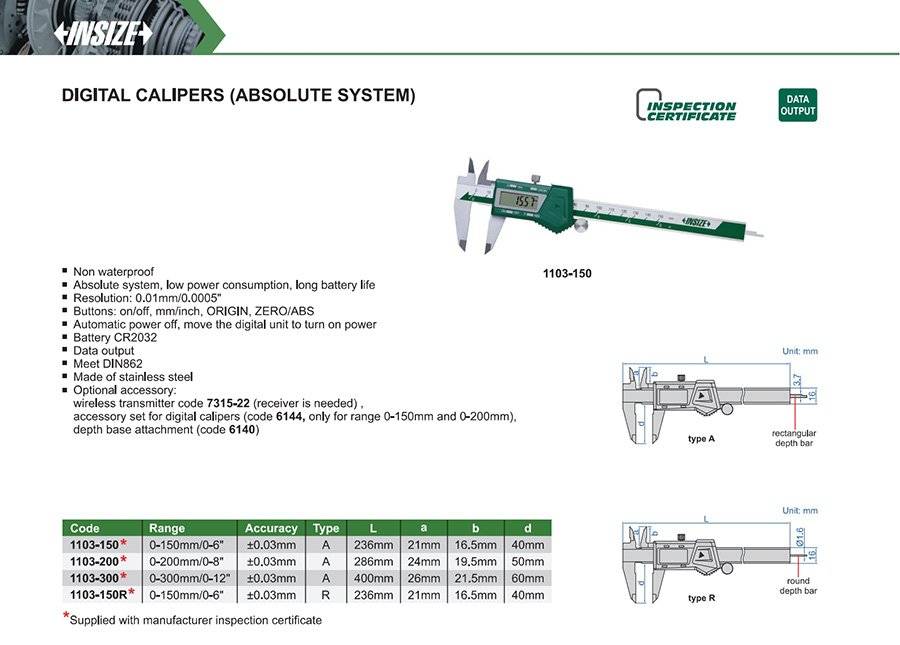

Fișă tehnică șubler INSIZE 1103-150

Pentru schemele dimensionale detaliate (L, a, b, c, d) și verificarea codurilor pentru accesoriile opționale (cablu de date, emițător wireless), consultați fișa tehnică a producătorului în format PDF.

Deschide fișa tehnică 1103-150

Dorești să elimini erorile de transcriere a cotelor în atelier?

Digitalizarea fluxului tău de producție începe cu scule de măsură compatibile SPC. Echipa Italia Instruments îți stă la dispoziție cu oferte B2B personalizate care includ șublere cu ieșire de date, cabluri de conectare și servicii de etalonare metrologică.

Solicită ofertă / consultanță
