Calibru tampon filetat 97.2-16 STUB ACME - 3G

Cod produs: IT-TPG97.2-16STUBACME-3G

Garantie: 12

«« Inapoi

Inainte »»

Comanda instant - Calibru tampon filetat 97.2-16 STUB ACME - 3G

Calibru tampon filetat 97.2-16 STUB ACME - 3G

Italia Instruments IT-TPG97.2-16STUBACME-3G

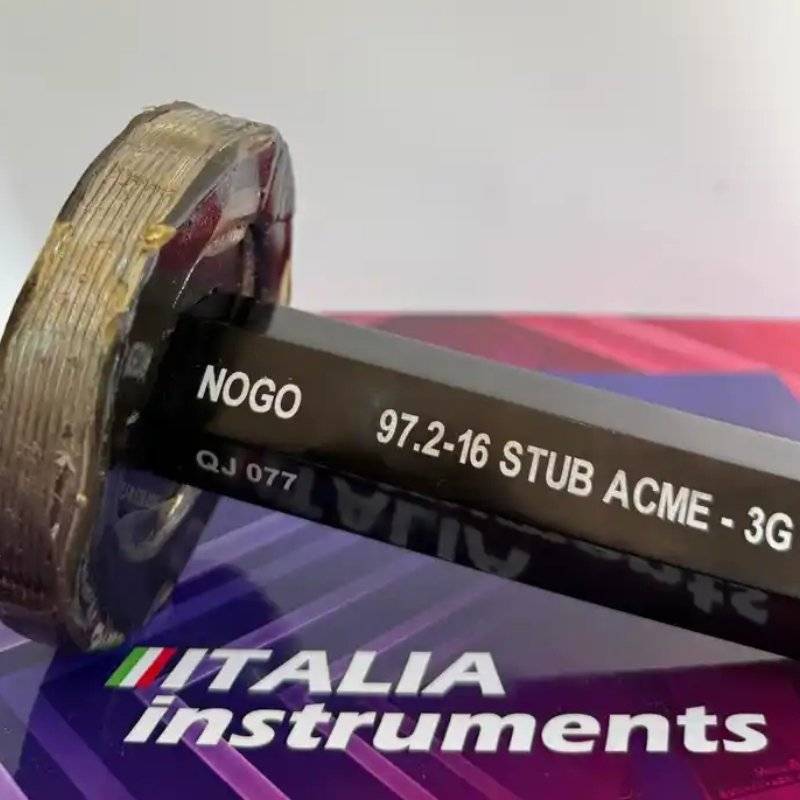

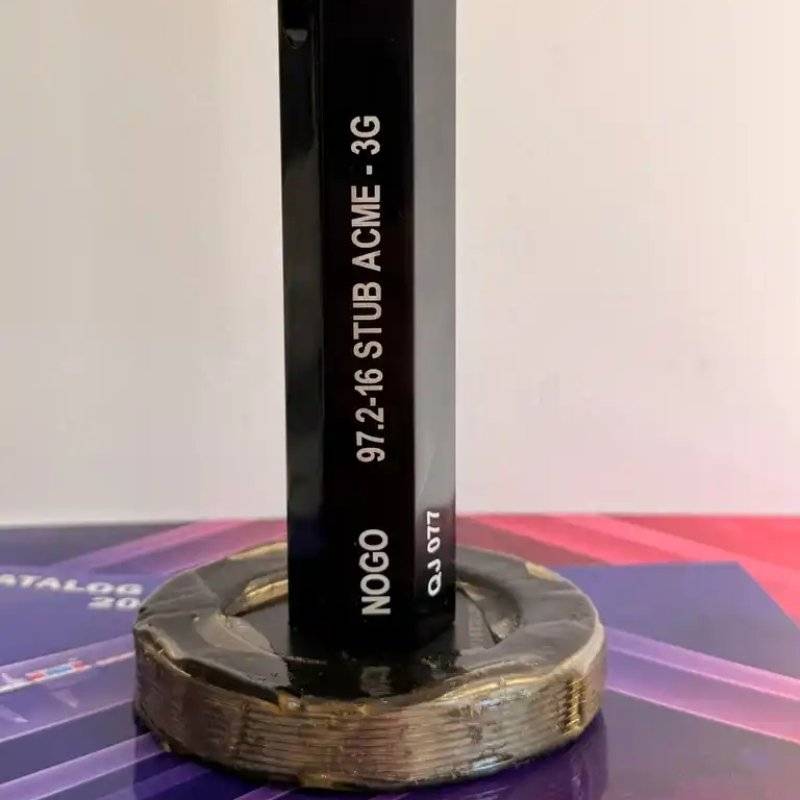

Calibru tampon filetat "Nu Trece" (NOGO) 97.2-16 STUB ACME - 3G

Instrument metrologic de verificare limitativă, destinat controlului strict al diametrului mediu maxim admis pentru filetele interioare trapezoidale scurtate (STUB ACME) din industria prelucrărilor mecanice.

97.2 mm

Diametru nominal

16 TPI

Pas (Spire per inch)

NOGO

Calibru "Nu Trece"

STUB ACME 3G

Profil și clasă de precizie

Controlul precis al asamblărilor critice

Calibrul IT-TPG97.2-16STUBACME-3G reprezintă o soluție metrologică dedicată reperelor prelucrate pe centre CNC. Profilul STUB ACME este un filet de forță trapezoidal, caracterizat printr-un dinte mai scurt (trunchiat) comparativ cu standardul ACME obișnuit. Acesta este utilizat predilect în aplicații industriale unde spațiul radial este limitat, precum țevile cu pereți subțiri, actuatoarele, cilindrii hidraulici sau valvele de presiune, unde un filet adânc ar slăbi integritatea structurală a piesei.

Instrumentul are rolul exclusiv de NOGO (Nu Trece). Prin intermediul său, operatorul CTC verifică dacă filetul interior așchiat a depășit toleranța superioară permisă. Pentru o durabilitate maximă pe fluxul de producție, calibrul este executat din oțel special pentru scule, stabilizat termic și rectificat fin pentru a asigura o inspecție fluentă, prevenind griparea cu piesa prelucrată.

Validare dimensională instantanee (Metoda Go / No-Go)

Regula de utilizare în inspecția calității este directă: calibrul NOGO nu trebuie să se înfileteze în piesa așchiată. Standardele de metrologie acceptă o pătrundere maximă de 1-2 spire la capătul piesei (din cauza șanfrenului de intrare). Dacă însă filetul tampon pătrunde liber mai mult de atât, înseamnă că diametrul interior prelucrat este prea mare, iar reperele respective sunt considerate neconforme.

Avantajele calibrelor Italia Instruments

✓ Profil STUB ACME de înaltă precizie
Flancurile filetului (înclinate la 29°) sunt generate cu un profil de trunchiere exact pentru a respecta cerințele clasei de toleranță 3G, asigurând interschimbabilitatea pieselor de forță.

✓ Oțel înalt aliat și durificat
Fabricat dintr-un aliaj stabilizat, cu o duritate superioară (HRC ridicat) ce reduce uzura flancurilor cauzată de frecarea repetată cu materialele aspre din atelierele CNC.

✓ Marcaj permanent clar
Mânerul metalic este gravat cu specificația NOGO și coordonatele dimensionale (97.2-16 STUB ACME - 3G), eliminând riscul de confuzie cu alte calibre de pe bancul de lucru.

✓ Strat protector din fabrică
Calibrul este livrat acoperit de un strat gros de ceară industrială anticorozivă, o procedură metrologică standard care izolează complet filetele de umezeală și praf pe durata transportului și depozitării.

Specificații tehnice

Detalii metrologice și constructive
Cod produs	IT-TPG97.2-16STUBACME-3G
Marca	Italia Instruments
Tip instrument	Calibru tampon filetat (Thread Plug Gauge)
Funcție de verificare	NOGO (Nu Trece / Not Go) - Verificare limită maximă admisă
Tip profil filet	STUB ACME (Filet de forță trapezoidal scurtat)
Diametru nominal	97.2 mm
Pas (Filete per inch)	16 TPI
Clasa de precizie / Toleranță	3G (General Purpose)
Sens filet	Dreapta (RH - Right Hand)
Material	Oțel înalt aliat de calibre, durificat și rectificat

Aplicații industriale recomandate

Combinația dintre diametrul masiv de 97.2 mm, pasul mărunt (16 TPI) și profilul STUB ACME indică o aplicație structurală de nișă. Calibrul este dedicat pentru:

Industria de Petrol și Gaze (Oil & Gas): Verificarea filetelor interioare din cuplajele coloanelor de extracție, flanșe, BOP-uri (Blowout Preventers) și valve de mare capacitate;
Aeronautică și Apărare: Controlul mecanismelor liniare și actuatoarelor unde cerințele de design impun o grosime minimă a peretelui piesei;
Echipamente hidraulice: Piulițe de reținere și ansambluri cilindrice pentru echipamente de ridicat de mare tonaj;
Inspecții CTC pe strung CNC: Aprobarea direct pe utilaj a loturilor de repere cu filete de forță, eliminând timpii morți generați de transportul în laborator.

Întrebări frecvente despre calibrele NOGO

Ce înseamnă clasa de toleranță 3G?

Pentru filetele ACME și STUB ACME, "G" provine de la "General Purpose" (utilizare generală). Clasa 3G este de departe cea mai comună clasă de precizie utilizată pentru asamblările mecanice industriale unde este necesar un joc funcțional care să permită o operare lină a mecanismului, fără a bloca șurubul în piuliță.

Acest calibru controlează și diametrul exterior al unui șurub?

Nu. Acesta este un calibru tampon (Plug Gauge), având forma unui șurub etalon. El este destinat exclusiv verificării filetelor interioare (piulițe, racorduri mamă, carcase). Pentru a controla calitatea unui filet exterior (un șurub prelucrat), aveți nevoie de un calibru inel filetat (Ring Gauge).

Cum trebuie întreținut calibrul în atelier?

Instrumentul trebuie depozitat ferit de lovituri mecanice, deoarece deformarea celei mai mici spire îl poate scoate din toleranțe. După îndepărtarea cerii de protecție cu care este livrat și finalizarea verificărilor pe mașina CNC, filetul calibrului trebuie suflat cu aer comprimat pentru a elimina praful metalic și lubrifiat cu un strat fin de ulei anticoroziv de mecanică înainte de a fi depozitat.

Ai un proiect cu filete de forță atipice?

Execuția filetelor STUB ACME nu lasă loc de eroare. Asigură-te că piesele tale trec auditul de calitate folosind calibre de oțel durificat. Echipa Italia Instruments livrează instrumente metrologice standardizate, dar și calibre cu dimensiuni speciale, adaptate perfect proiectului tău.

Solicită ofertă / consultanță

Tel. 0770 140 354 | contact@sculedemasura.ro
