Comanda instant - Dispozitiv motorizat de măsurare înălțime 0-300 mm (DataMet 2D Laser)
|
||||||||||||||||||||||||||||||||||||
Dispozitiv motorizat de măsurare înălțime 0-300 mm (DataMet 2D Laser) |
||||||||||||||||||||||||||||||||||||

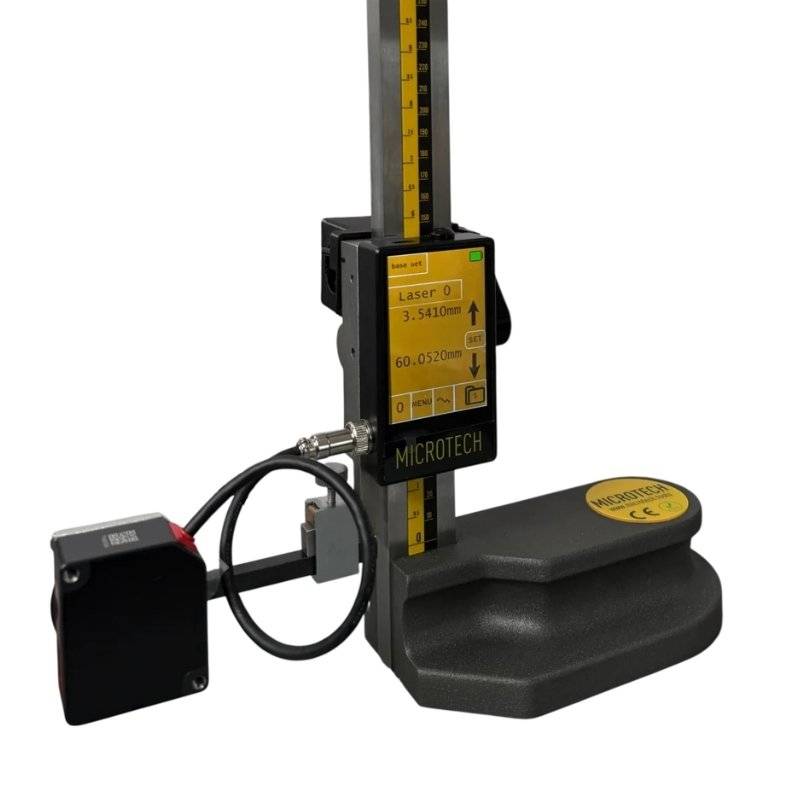

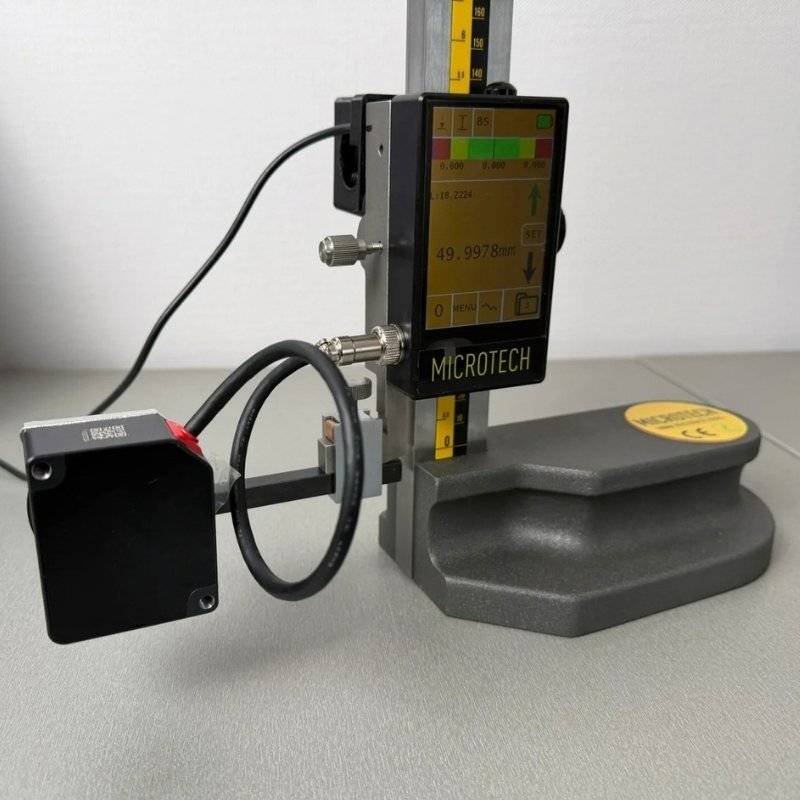

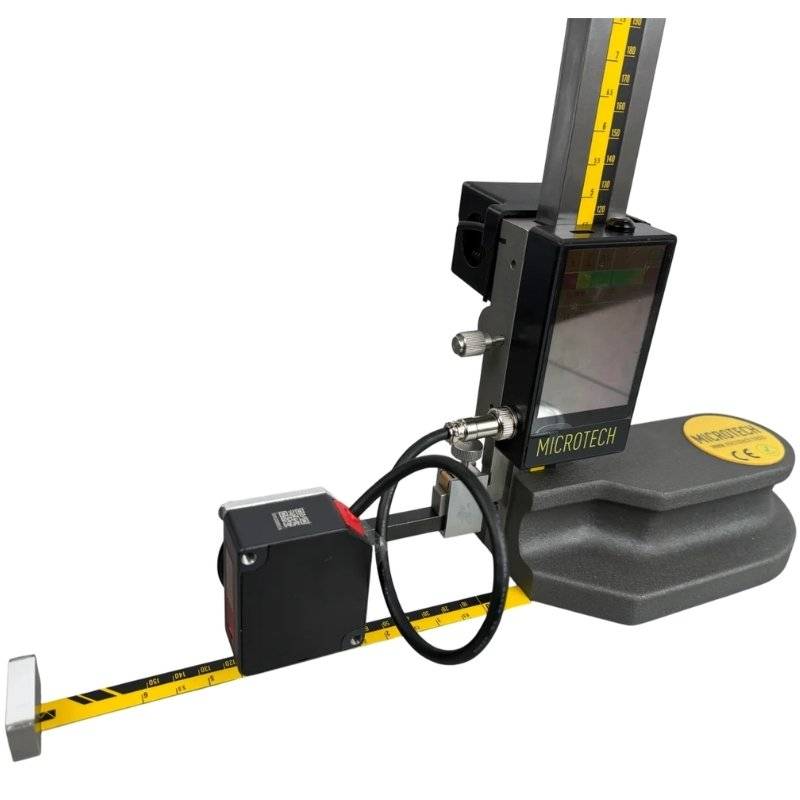

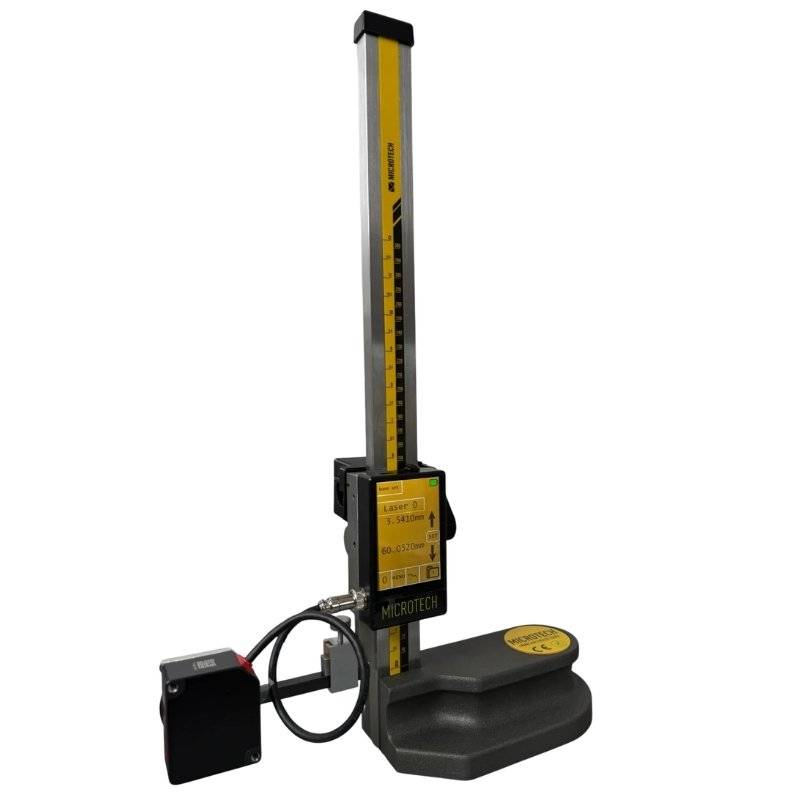

Măsurare dimensională 2D: axă Z de precizie și senzor laser pe axa XDataMet 2D Laser 144303294 este un dispozitiv computerizat și motorizat pentru măsurarea înălțimilor și a coordonatelor 2D. Sistemul utilizează un sistem de citire de precizie pe axa Z, cu domeniul 0–300 mm, împreună cu un senzor laser de deplasare pentru măsurarea fără contact pe axa X ±4 mm. Axele X și Z pot fi utilizate împreună pentru reprezentarea și analiza coordonatelor în două dimensiuni. Astfel, sistemul poate fi utilizat nu doar ca dispozitiv de măsurare a înălțimii, ci și pentru verificarea profilurilor, pozițiilor, diferențelor dimensionale și altor caracteristici care pot fi analizate prin combinația dintre deplasarea verticală și senzorul laser fără contact. Pentru aplicațiile industriale, deplasarea pe axa Z este motorizată și disponibilă cu trei viteze, iar modul AUTO permite automatizarea secvențelor compatibile de măsurare. Rezultatele pot fi memorate, analizate și transferate digital către sistemele de colectare a datelor. Două axe, două tehnologii de măsurare
Pe axa Z, DataMet utilizează sistemul său de citire de precizie pentru măsurarea înălțimilor. Pe axa X, un senzor laser roșu măsoară deplasarea fără contact. Sincronizarea celor două valori permite măsurarea și reprezentarea coordonatelor X/Z în 2D. Avantajele DataMet 2D Laser✓ Măsurare 2D pe axele X și Z
Valorile sistemului vertical și ale senzorului laser pot fi corelate pentru măsurarea și reprezentarea coordonatelor în două dimensiuni. ✓ Măsurare laser fără contact pe axa X
Senzorul laser permite verificarea deplasării sau profilului fără contact mecanic direct cu suprafața analizată. ✓ Deplasare motorizată pe axa Z
Sistemul utilizează trei viteze de deplasare și mod AUTO pentru reducerea intervenției manuale în măsurările repetitive. ✓ Rezoluție Z de 0,0005 mm
Sistemul de citire permite selectarea rezoluției în funcție de cerințele aplicației de măsurare. ✓ Senzor laser rapid
Răspunsul senzorului de până la 4 kHz permite captarea rapidă a variațiilor de deplasare în aplicațiile compatibile. ✓ Memorie și statistică integrate
Sistemul DataMet poate gestiona până la 2.000 de rezultate, foldere și funcții statistice direct în instrument. ✓ Wireless și USB HID Valorile măsurate pot fi transmise către aplicații și sisteme externe fără retranscriere manuală. De la o cotă de înălțime la analiza unui profil 2D
Un dispozitiv convențional de măsurare a înălțimii lucrează în principal pe o singură axă. DataMet 2D Laser adaugă o a doua dimensiune prin senzorul laser, permițând corelarea poziției Z cu distanța măsurată pe X pentru aplicații de profil, poziție și geometrie 2D. Senzor laser roșu pentru măsurare fără contactConfigurația 144303294 utilizează un senzor laser de deplasare cu domeniu pe axa X de ±4 mm. Pentru această configurație, documentația actuală MICROTECH indică o precizie a sistemului laser de ±0,010 mm. Măsurarea fără contact este utilă atunci când atingerea mecanică a suprafeței nu este dorită sau atunci când se urmărește rapid forma, poziția ori variația unei suprafețe în raport cu deplasarea verticală. Axa Z motorizată cu 3 viteze și mod AUTOColoana DataMet utilizează deplasare motorizată pe axa Z. Operatorul poate utiliza trei viteze de deplasare, iar modul automat permite realizarea ciclurilor compatibile cu o intervenție manuală redusă. Această funcție este utilă în special în verificările repetitive și în aplicațiile în care poziționarea trebuie realizată controlat. Funcții DataMet MICS pentru măsurare și analiză Funcții integrate
Măsurare 2D, grafic 2D și calculul unghiurilorSincronizarea axelor permite sistemului să utilizeze simultan informațiile X și Z. Funcțiile 2D Mode și 2D Graph permit reprezentarea coordonatelor măsurate, iar platforma DataMet oferă și posibilitatea determinării unghiurilor în configurațiile și procedurile compatibile. Prin Measuring HUB pot fi conectate și alte instrumente MICROTECH compatibile, inclusiv indicatoare sau palpatoare, extinzând posibilitățile sistemului pentru aplicații speciale de măsurare. Memorie pentru 2.000 de rezultate și analiză statisticăManagerul de memorie integrat poate stoca până la 2.000 de valori. Rezultatele pot fi organizate în foldere, analizate statistic și transferate ulterior către sistemul extern de colectare a datelor. Wireless, USB HID și MICROTECH MDSDatele de măsurare pot fi transmise Wireless către aplicația MICROTECH MDS sau prin modurile HID și USB HID către aplicații compatibile. Astfel, valorile obținute pot fi utilizate în rapoarte, fișiere, SPC sau alte fluxuri digitale fără retranscriere manuală. Pentru configurarea unui sistem complet de colectare a datelor, consultă și pagina noastră dedicată software-ului MICROTECH MDS . Ce poate verifica DataMet 2D Laser Înălțimi • diferențe de nivel • poziții verticale • deplasări pe axa X • profile 2D • variații de suprafață • coordonate X/Z • unghiuri • Max/Min • dimensiuni relative • caracteristici geometrice compatibile cu domeniile senzorului și configurația sistemului
Aplicații recomandate
Specificații tehnice – cod 144303294
Notă privind performanța metrologică: documentația MICROTECH consultată confirmă pentru codul 144303294 domeniul Z 0–300 mm, rezoluția 0,0005 mm, domeniul laser X ±4 mm și precizia laser X ±0,010 mm. Valoarea preciziei absolute pe axa Z trebuie verificată în fișa tehnică specifică configurației înainte de utilizarea într-o specificație contractuală.
Control metrologic și integrare Industry 4.0MICROTECH declară pentru gama de dispozitive de măsurare a înălțimii control metrologic realizat într-un laborator acreditat ISO/IEC 17025 / ILAC. Tipul certificatului livrat pentru configurația comercială 144303294 se confirmă la ofertare. Arhitectura DataMet permite conectarea instrumentului la ecosistemul MDS și la alte instrumente MICROTECH compatibile, oferind o bază pentru automatizarea colectării datelor și integrarea măsurărilor în procese Industry 4.0. Dispozitive MICROTECH pentru măsurarea înălțimii și analiza datelor
Explorează gama MICROTECH și soluțiile pentru transferul, centralizarea și analiza măsurătorilor. Dispozitive de măsurare înălțime Software MICROTECH MDS Întrebări frecvente despre DataMet 2D Laser 144303294Ce este DataMet 2D Laser 144303294?Este un dispozitiv computerizat și motorizat de măsurare a înălțimii, cu domeniu Z de 0–300 mm și senzor laser fără contact pe axa X, destinat măsurărilor 1D și 2D. Care este rezoluția pe axa Z?Pentru codul 144303294, sistemul de citire are o rezoluție de 0,0005 mm / 0,5 µm. Care este domeniul senzorului laser?Varianta 144303294 utilizează un senzor laser cu domeniul ±4 mm pe axa X. Ce înseamnă măsurarea 2D?Sistemul corelează poziția verticală Z cu valoarea senzorului laser X, permițând reprezentarea și analiza coordonatelor în două dimensiuni. Măsurarea cu laser este fără contact?Da. Senzorul laser măsoară deplasarea pe axa X fără contact mecanic direct cu suprafața analizată. Axa verticală este motorizată?Da. Deplasarea pe axa Z este motorizată, cu trei viteze și mod AUTO pentru secvențele de măsurare compatibile. Poate salva și transfera rezultatele?Da. Sistemul DataMet poate memora până la 2.000 de valori și permite transferul Wireless și USB HID către aplicații compatibile. Notă tehnică: specificațiile prezentate se referă la configurația 144303294 – Z 0–300 mm / laser X ±4 mm. Familia DataMet 2D Laser include și variante cu domenii Z și X diferite, ale căror performanțe și configurații nu trebuie transferate automat acestui cod.
Video de prezentare DataMet 2D LaserUrmărește funcționarea sistemului motorizat DataMet 2D Laser și modul în care deplasarea pe axa Z este combinată cu măsurarea laser fără contact pe axa X. Fișă tehnică DataMet 2D Laser
Consultă documentația tehnică MICROTECH pentru configurațiile DataMet 2D Laser, domeniile de măsurare, caracteristicile senzorului, funcțiile MICS și opțiunile de conectivitate.
Ai o piesă sau un profil pe care dorești să îl măsori în 2D?
Trimite-ne desenul, domeniul dimensional și caracteristicile pe care trebuie să le verifici. Echipa Italia Instruments poate analiza dacă DataMet 2D Laser 144303294 este configurația potrivită și cum poate fi integrată măsurarea X/Z în procesul tău de control al calității. Solicită ofertă / analiză aplicație Vezi software-ul MICROTECH
