Micrometru de interior tip pistol DataMet 30-40 mm cu contacte cu bile în 3 puncte

Cod produs: 133504040

Marca: MICROTECH

Garantie: 12

0.00 Euro

«« Inapoi

Inainte »»

Comanda instant - Micrometru de interior tip pistol DataMet 30-40 mm cu contacte cu bile în 3 puncte

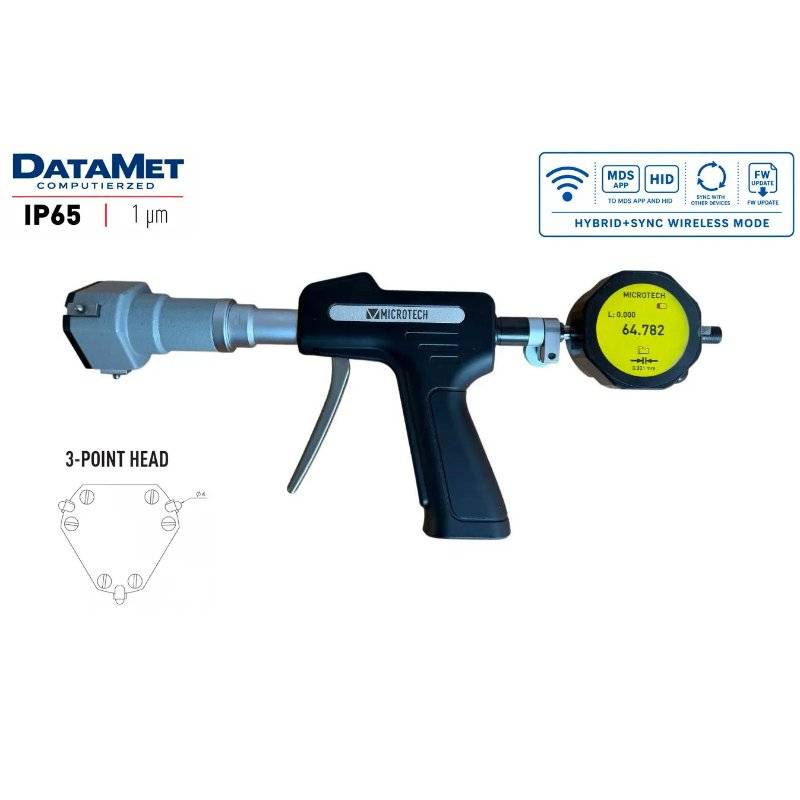

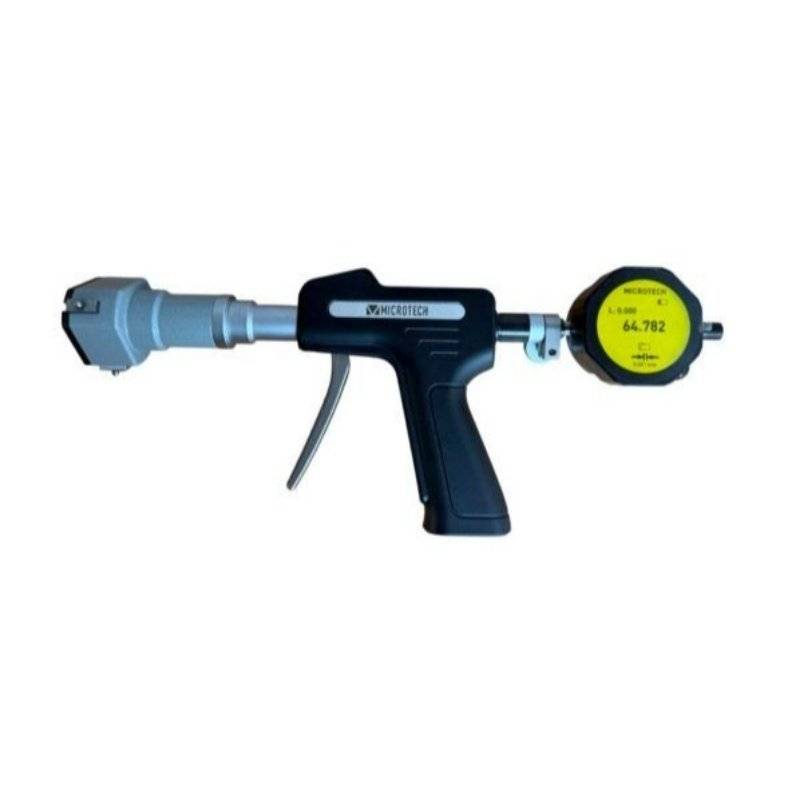

Micrometru de interior tip pistol DataMet 30-40 mm cu contacte cu bile în 3 puncte

DataMet 133504040

Micrometru computerizat "Pistol Grip" cu contacte sferice în 3 puncte - Industry 4.0

Un sistem metrologic avansat de mare viteză, destinat controlului diametrelor interioare. Designul ergonomic tip Pistol Grip și palpatoarele sferice asigură o inserție și centrare imediată, în timp ce computerul DataMet preia datele la o precizie de micron, gata pentru export Wireless.

3 Puncte Sferice

Centrare perfectă pe alezaj

Pistol Grip

Operare rapidă cu o singură mână

0.001 mm

Rezoluție Micron / Sub-Micron

Wireless / USB

Conectivitate Industry 4.0

Viteza întâlnește precizia în atelierele CNC

Măsurarea diametrelor interioare în lucrul de serie (sute de repere pe schimb) folosind un micrometru clasic, pe care trebuie să-l înșurubați manual în interiorul piesei, duce la epuizarea operatorului și scăderea productivității. Micrometrul MICROTECH 133504040 elimină această problemă prin mecanismul său Pistol Grip: acționați trăgaciul pentru a retrage fălcile, introduceți capul în gaură, eliberați trăgaciul și ați obținut instantaneu cota pe ecran.

Ceea ce diferențiază capul de palpare al acestui model sunt contactele sferice ("ball contacts"). Cele 3 puncte rotunjite distribuite la 120° evită griparea pe suprafețele nefinisate și asigură o auto-centrare matematic perfectă în interiorul cilindrului, reducând eroarea de aliniament (cosinus) la minim. Instrumentul este asamblat și etalonat metrologic la cel mai înalt standard european, cu un grad de protecție la emulsie adecvat mediului industrial.

Computerul DataMet: Export direct pe Excel fără fire

Fiecare măsurătoare rapidă captată de mâner este procesată de computerul integrat (cu display Touch Color). Folosind tehnologia Wireless HID (Human Interface Device), alezometrul se conectează direct la orice PC sau Tabletă ca o tastatură virtuală. Fără instalarea unui soft intermediar, datele măsurate cu o precizie de micron sunt introduse direct în formularul dumneavoastră digital, la o simplă apăsare de buton.

Avantajele sistemului Pistol Grip DataMet

✓ Trăgaci mecanic de viteză
Reduce timpul de evaluare al unui alezaj de la 20-30 de secunde (cazul șurubului micrometric clasic) la sub 3 secunde, crucial pentru producția de masă.

✓ Cap de palpare în 3 puncte cu bile
Asigură sprijin izostatic. Punctele sferice permit centrarea sigură inclusiv în canale prelucrate neregulat sau găuri parțial oarbe.

✓ Indicator vizual Go / No-Go color
Operatorul observă direct pe display o culoare (Verde = OK, Roșu = Rebut) bazată pe limitele pre-setate, scutindu-l de efortul citirii cifrelor de pe ecran de mii de ori pe zi.

✓ Compensare Liniară și de Temperatură
Computerul corectează automat erorile cauzate de dilatarea termică a pieselor în atelierele unde temperatura oscilează puternic (esențial la toleranțe sub-micronice).

✓ Memorie on-board pentru 2000 valori
Păstrează înregistrările pe dosare, putând calcula direct pe aparat statisticile vitale ale lotului: MAX, MIN, Media.

Specificații tehnice MICROTECH 133504040

Date metrologice și hardware
Cod produs general	133504040 (Seria Pistol Grip Bore Gauge)
Producător	MICROTECH (Ucraina)
Tip instrument	Micrometru interior în 3 puncte, acționare Pistol
Formă palpatoare	Sferice (Ball contacts)
Modul de afișaj	DataMet, Display Touch Color, carcasă de înaltă rezistență
Rezoluție selectabilă	Micron și Sub-Micron (Configurabil: 0.001 mm)
Material constructiv cap	Oțel înalt aliat durificat și finisat
Interfețe transmitere date	USB (HID Mode), Wireless (Bluetooth Low Energy) / Wireless HID
Funcții software incluse	Limite color (Go/No-Go), MAX/MIN, Compensare T°, Formule (Ax²+Bx+C)
Compatibilitate soft extern	Direct Excel, Word, ERP sau via MDS App gratuit (Windows, iOS, Android)
Sursă alimentare	Acumulator Litiu-Polimer reîncărcabil prin micro-USB

Aplicații recomandate

Proiectat ca un "Speed-Gauge" pentru inspecția interioară de top, instrumentul domină în:

Producția pieselor auto (Automotive): Inspecția cilindrilor blocurilor motor, a bucșelor bielelor și lagărelor unde timpul de ciclu pe lot trebuie minimizat;
Sisteme Hidraulice și Pneumatice: Controlul interiorului cilindrilor hidraulici adânci, unde centrarea cu 3 puncte sferice evită zgârierea finisajului (honing);
Aerospațial: Verificarea ansamblurilor critice cu toleranțe stricte de microni, aplicând compensarea de temperatură a senzorului;
Măsurători pe flux, în mediu murdar: Exportul Wireless permite inginerilor să adune date de la utilajul CNC direct pe tabletă, fără efort și fără erori de notare manuală.

Întrebări frecvente despre tehnologia Pistol Grip DataMet

De ce sunt contactele sferice (Ball contacts) mai bune decât cele plate?

Contactele plate necesită ca piesa să aibă o suprafață interioară aproape perfect finisată pentru a citi corect diametrul și se pot prinde ușor în denivelări. Cele 3 palpatoare sferice aleatoare (tip bilă) "ocolesc" microrugozitățile pieselor proaspăt așchiate sau strunjite, oferind o sprijinire tangențială curată și o calibrare izostatică mult mai repetabilă.

Trăgaciul are un rol în presiunea de măsurare?

Nu. Forța (presiunea) cu care cele 3 palpatoare se deschid pentru a intra în contact cu pereții cilindrului este garantată constant de un arc intern calibrat. Trăgaciul servește exclusiv la retragerea fălcilor pentru introducerea ușoară a aparatului în gaură. La eliberare, arcul preia controlul, aplicând aceeași forță constantă la fiecare piesă.

Pot înregistra datele doar dacă sunt lângă un computer?

Nu este obligatoriu. Modulul DataMet dispune de o memorie internă puternică, capabilă să stocheze până la 2000 de măsurători în foldere. Puteți merge pe secție, măsurați întregul lot de piese pe utilaj (fără niciun dispozitiv wireless conectat), iar apoi la întoarcerea în laborator puteți descărca întregul calup de valori via USB sau conexiune Wireless.

Video prezentare: Funcționarea sistemelor MICROTECH Pistol Grip

Urmărește demonstrația oficială (valabilă pentru întreaga serie DataMet Pistol Grip) pentru a înțelege principiul mecanic al trăgaciului de retragere, afișajul color al toleranțelor și transmiterea datelor pe ecranul unui device inteligent.

Fișă tehnică MICROTECH Pistol Grip

Accesați documentația oficială în format PDF pentru a analiza schițele dimensionale ale adâncimilor admise de penetrare în alezaje și specificațiile aplicației gratuite MICROTECH MDS.

Deschide fișa tehnică MICROTECH

Cât timp pierzi înșurubând micrometre de interior?

Redu la doar 3 secunde durata verificării unui alezaj pe mașina CNC, elimină erorile și exportă automat rezultatele către ERP-ul fabricii. Echipa Italia Instruments este partenerul tău B2B pentru furnizarea sistemelor metrologice inteligente marca MICROTECH.
