Scaner 3D Portabil Industrial 5.4 Milioane pct/s LSM-L340

Cod produs: LSM-L340

Marca: Insize

Garantie: 2 ani pentru persoane fizice, 1 an persoane juridice Acceseaza detaliile complete despre garantie

15500.00 Euro

13690.00 Euro

13690.00 Euro + TVA

Stoc limitat

«« Inapoi

Inainte »»

Comanda instant - Scaner 3D Portabil Industrial 5.4 Milioane pct/s LSM-L340

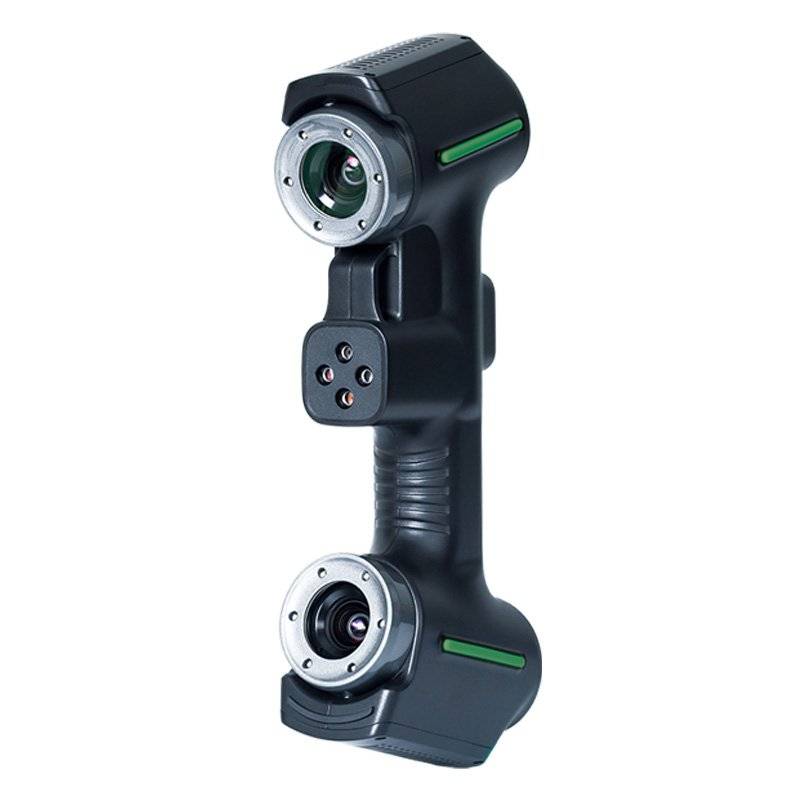

Scaner 3D Portabil Industrial 5.4 Milioane pct/s LSM-L340

LSM-L340

Scaner 3D Portabil Industrial - 5.4 Milioane puncte/secundă

Echipament metrologic de ultimă generație dedicat digitalizării 3D rapide (Reverse Engineering) și inspecției CTC. Proiectând o matrice de 26 de linii laser albastre încrucișate dintr-o dublă cameră de captură, modelul LSM-L340 scanează suprafețele cu o viteză uluitoare de 5.4 milioane măsurători/secundă și o rezoluție maximă de 0.01 mm, fără a necesita conectare la un computer de procesare pentru operarea de bază.

5.4 Milioane pct/s

Viteză maximă de scanare

26 Linii Laser

Matrice albastră încrucișată

0.015 mm + 0.035 mm/m

Acuratețe volumetrică de top

Mod "Deep Hole"

1 Linie laser pt. găuri adânci

Scanare tridimensională avansată, oriunde în fabrică

Măsurarea componentelor aerospațiale, a cutiilor de viteze sau a matrițelor de injecție complexe necesită o preluare completă a geometriei. INSIZE LSM-L340 combină portabilitatea extremă cu calitatea unui CMM optic. Operatorul direcționează aparatul (dotat cu indicator vizual de scanare și iluminare LED on-board), iar software-ul generează instantaneu un "nor de puncte" masiv (Point Cloud Meshing), capabil să reconstruiască forma reală a reperului așchiat sau turnat, pregătit pentru suprapunerea peste modelul CAD inițial.

Produsul oferă flexibilitate maximă prin cele trei moduri de operare: High-speed scanning (cu 26 de linii încrucișate) pentru arii masive; Precision scanning (cu 7 linii paralele și distanță focală scurtă) pentru gravuri și filetări; și modul vital Deep Hole (1 singură linie laser) pentru atingerea unghiurilor oarbe și interioarelor de cilindri. Toate acestea folosind un Laser clasa II (100% sigur pentru ochii operatorului).

Pachet Complet: Software AI și Calibrare inclusă

Un scaner este inutil fără un soft puternic. Pachetul INSIZE include licența software de analiză dotată cu Modul AI pentru îmbunătățirea calității scanării, capabil de ghidare vizuală (Image-guide calibration). Sistemul vine „Ready to scan”, având incluse la livrare placa de calibrare oficială și o zestre impresionantă de 5000 de markere de poziționare (4000 de markere R3.0 mm + 1000 de markere R1.5 mm).

Specificații tehnice Scaner LSM-L340

Performanțe optice și metrologice
Cod produs	LSM-L340
Producător	INSIZE
Sursă optică și Clasă	Transmițător Laser Albastru (Blue Laser) / Clasa II (Eye-safe)
Moduri Laser	26 Linii Încrucișate / 7 Linii Paralele / 1 Linie (Deep Hole)
Viteză maximă scanare	5.400.000 (Milioane) măsurători pe secundă
Câmp maxim de scanare	650 × 550 mm
Distanță de referință (Stand-off)	500 mm (High-Speed / Deep Hole) / 200 mm (Precision scanning)
Adâncime de câmp (DOF)	550 mm
Rezoluție maximă	0.01 mm
Precizie Volumetrică	0.015 mm + 0.035 mm/m (Standard) / 0.015 mm + 0.025 mm/m (cu rigle foto)
Interfață și Format Export	USB 3.0 / Extensii fișier: .stl, .ply, .txt, .asc
Dimensiuni și Operare	335 × 140 × 70 mm / Alimentare 100-240V / Temp. optimă: 0ºC - 40ºC

Accesorii și compatibilități

Echipamentul comunică universal cu instrumentele majore de modelare și deviație din industria ingineriei mecanice. Deși software-ul INSIZE inclus gestionează calibrarea, meshing-ul (rețeaua de puncte) și procesarea primară, puteți echipa opțional sistemul cu:

Rigle Fotogrammetrice (INSIZE optionale): Pentru creșterea preciziei globale a "Point Cloud-ului" pe piese agabaritice (mari);
Software de Măsurare și Aliniere: Integrare perfectă cu PolyWorks (disponibil ca opțiune), SolidWorks sau Geomagic Control X pentru reverse engineering avansat;
Stație Grafică: Având în vedere debitul masiv de 5.4M puncte/secundă, funcționarea fluidă necesită un computer de nivel Workstation (disponibil ca opțiune cu configurație dedicată metrologiei).

Video prezentare: Funcționalitatea Scanerelor 3D INSIZE LSM-L

Urmărește testele oficiale pe matrițe și componente complexe. Videoclipurile demonstrează ușurința utilizării fără contact, crearea instantanee a rețelei pe laptop și inspecția fluidă a suprafețelor aspre sau polișate.

Fișă tehnică Seria INSIZE LSM-L

Accesați prospectul metrologic oficial INSIZE în format PDF pentru informații despre siguranța laserului, compatibilitățile optice detaliate și descrierea componentelor (markere, panouri calibrare) incluse.

Deschide fișa tehnică INSIZE

Digitalizează-ți departamentul de Control al Calității (CTC)!

Transformarea suprafețelor aspre, polișate sau oarbe în volume digitale perfecte se face din câteva treceri. Pachetul L340 livrează viteza laserului albastru, licențele software necesare și 5000 de markere de poziționare într-o valiză de mare performanță. Italia Instruments este distribuitor autorizat și expert în soluții Reverse Engineering.
