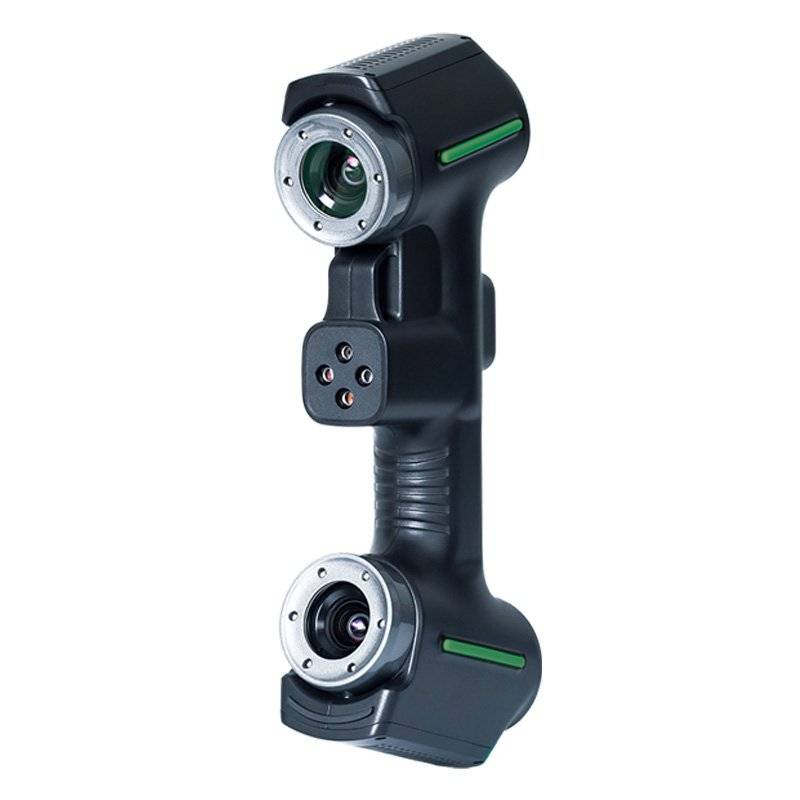

Scaner 3D Portabil Industrial 7.1 Milioane pct/s LSM-L560

LSM-L560

Scaner 3D Portabil Industrial High-End - 7.1 Milioane puncte/secundă

Vârful de lance al performanței metrologice portabile (Reverse Engineering & CTC). Scanerul LSM-L560 dublează practic rețeaua optică, utilizând o matrice de 50 de linii laser albastre încrucișate pentru a atinge o viteză record de generare a suprafețelor: 7.1 milioane măsurători pe secundă. Echipamentul livrează rezoluție de 0.01 mm pe repere gigantice fără latente de randare.

7.1 Milioane pct/s

Viteză extremă de randare volumetrică

50 Linii Laser

Matrice albastră ultra-densă

0.015 mm + 0.035 mm/m

Toleranțe CMM în formă portabilă

Kit Ultra-Echipat

Include 5000 Markere și Soft AI INSIZE

Scanare extremă pentru carcase masive și aerodinamică

În inspecția turbinelor navale, carcaselor turnate sau formelor aerodinamice din Automotive, simpla acuratețe nu este de ajuns; timpul de captare și densitatea ochiurilor din rețea ("mesh") contează enorm. Trecerea la sistemul cu 50 de linii laser albastre încrucișate al modelului LSM-L560 asigură obținerea contururilor complete la o singură mișcare a mâinii. Inginerul CTC nu trebuie să treacă repetat peste aceeași zonă, softul cu inteligență artificială asimilând cele 7.1 milioane de puncte/secundă pe loc.

Dincolo de randamentul brut pe suprafețe uriașe (unde oferă un FOV masiv de 650 x 550 mm), L560 menține unelte de micro-precizie. Apăsați tastele multifuncționale de pe scaner și comutați optic în modul Precision Scanning (7 linii paralele) capabil de focalizare scurtă la 200 mm pentru preluarea crestăturilor și filetelor. Dacă reperul are o adâncitură oarbă (teavă, fantă), activați modulul Deep-Hole (1 linie laser individuală) care străpunge zona inaccesibilă camerei obișnuite.

Pachetul de livrare la cheie: Software AI și Accesorii

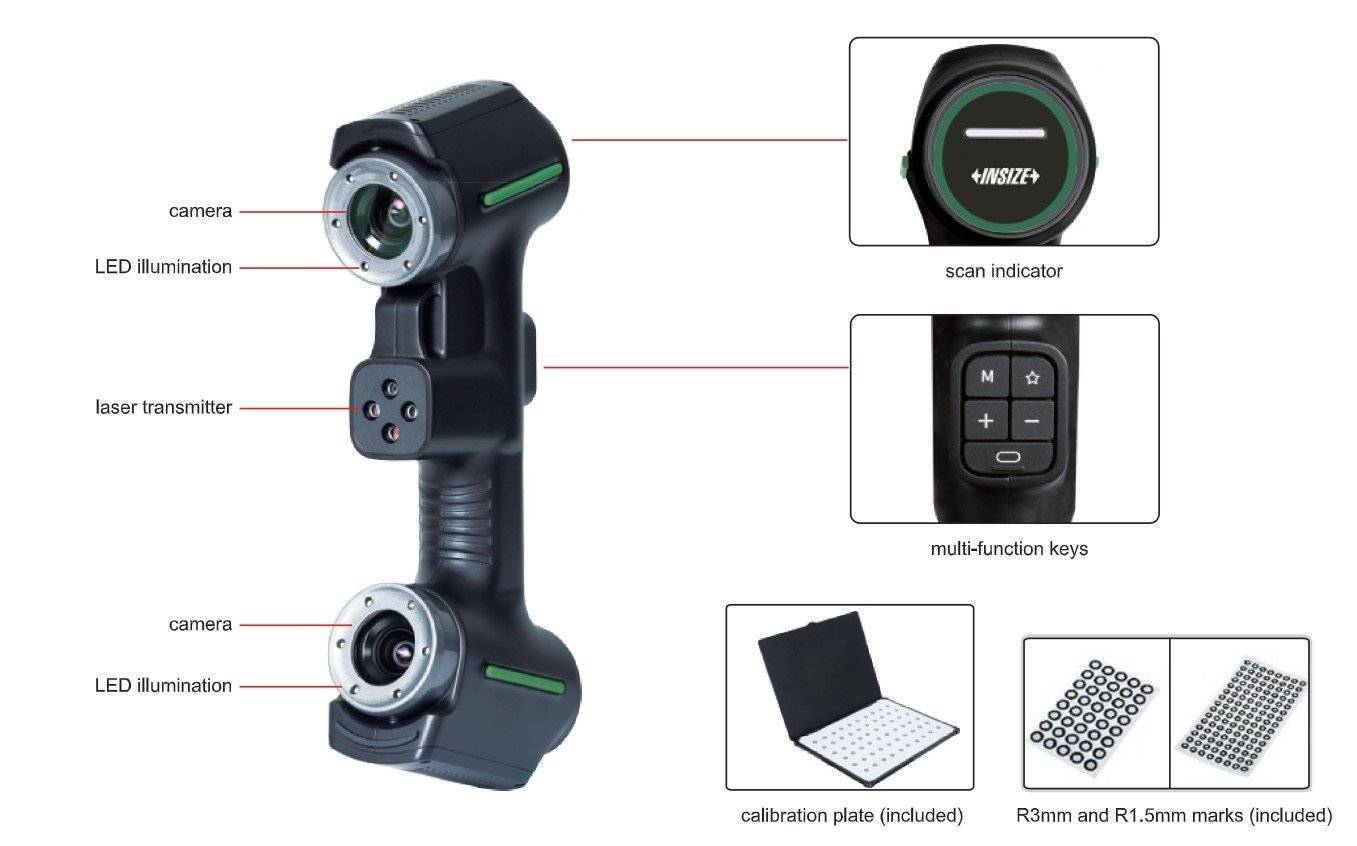

Produsul include suita completă de analiză. Vine însoțit de unitatea principală, placa de calibrare oficială și 5000 de markere de localizare (R1.5 și R3.0 mm). Softul nativ de procesare al norului de puncte (Point Cloud Meshing) cu suport AI elimină "zgomotul" vizual și aliniază formele 3D fără intervenția operatorului, salvând fișiere .stl sau .ply direct utilizabile în PolyWorks sau sisteme CMM virtuale.

Specificații tehnice Scaner LSM-L560 (High-End)

Performanțe optice și metrologice
Cod produs	LSM-L560 (Model cu Densitate Premium)
Producător	INSIZE (Distribuit de Italia Instruments)
Sursă optică	Matrice Laser Albastru, Sigură (Clasa II)
Moduri de Scanare Laser	50 Linii Încrucișate (Ultra-Rapid) / 7 Linii Paralele (Precizie) / 1 Linie (Deep Hole)
Viteză maximă măsurare	7.100.000 (Milioane) măsurători tridimensionale / secundă
Câmp maxim de scanare (FOV)	650 × 550 mm
Adâncime de câmp (DOF)	550 mm
Rezoluție maximă	0.01 mm
Acuratețe Volumetrică standard	0.015 mm + 0.035 mm/m
Suport format fișiere export	STL, PLY, ASC, TXT
Interfață Conectare / Dimensiuni	USB 3.0 / 335 x 140 x 70 mm
Operare hardware	Taste multifuncționale integrate direct pe mâner

Accesorii și Integrare Software

Modulul L560 este asamblat pentru performanță brută, putând fi extins cu opțiunile oficiale:

Rigle Fotogrammetrice (Optionale): Pe componente mari (fuselaje, matrițe portiere auto), riglele duc precizia aparatului la un excepțional 0.015 mm + 0.025 mm/m;
Software de Măsurare și Deviații: Scanerul se integrează perfect cu licența PolyWorks (software opțional) pentru analiza volumetrică a defectelor și inspecția de tip Color-Map comparativă;
Hardware PC: Pentru procesarea fluxului uriaș de 7.1 milioane puncte/s este necesară o stație de lucru (computer/laptop performant) furnizabilă ca opțiune în funcție de complexitatea cerințelor de măsurare.

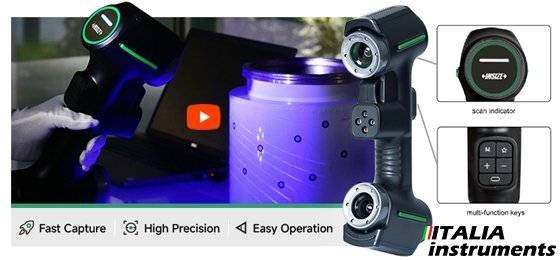

Video prezentare: Funcționalitatea Scanerelor 3D INSIZE LSM-L

Vizionează mai jos videoclipurile oficiale care demonstrează operarea pe flux a scanerelor din seria LSM-L, calitatea norului de puncte generat pe monitor și aplicabilitatea laserului albastru pe suprafețe de matrițerie.

Fișă tehnică Seria INSIZE LSM-L

Accesați prospectul metrologic oficial INSIZE în format PDF pentru informații despre siguranța laserului, compatibilitățile optice detaliate și descrierea componentelor (markere, panouri calibrare) incluse.

Deschide fișa tehnică INSIZE

Ai nevoie de Reverse Engineering la viteze record?

Nu există compromis când matrița se află în stand. Modelul INSIZE L560, asigurat de o matrice dublă de 50 de lasere, redă imediat componente masive la rezoluție absolută (0.01 mm). Italia Instruments livrează cele mai avansate sisteme metrologice 3D ale momentului. Susținem calitatea producției tale cu training, piese incluse și mentenanță B2B.
