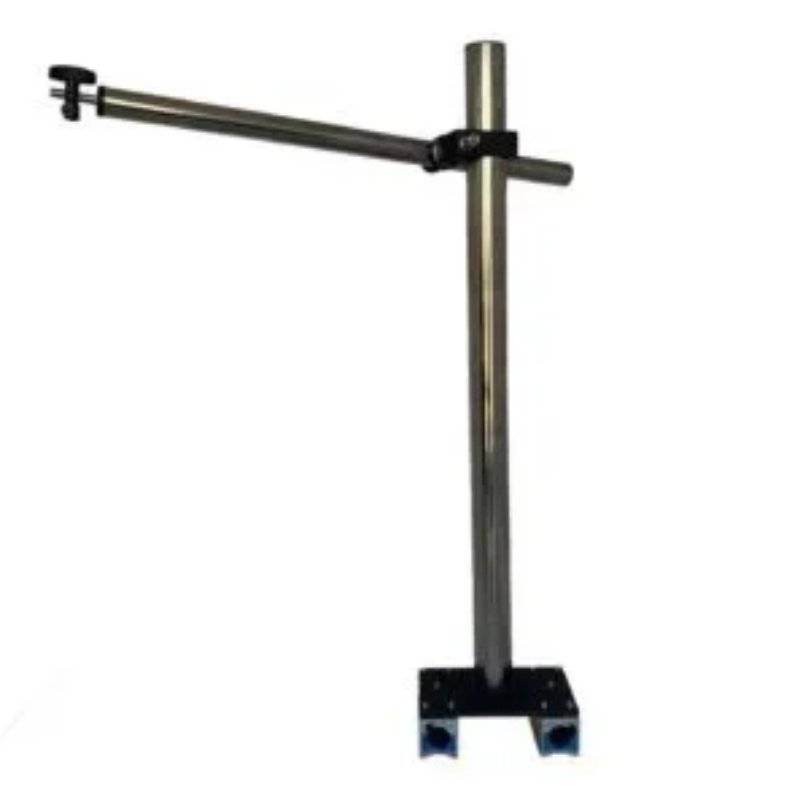

Stativ magnetic cu bază durificată 130 kgf

161113310

Stativ magnetic Heavy-Duty cu bază durificată (Hardened) - Forță 130 kgf

Soluția supremă pentru măsurători pe piese de gabarit mare. Prin combinarea unei forțe magnetice masive de 130 kgf (1300 N), a brațelor prelungite extrem de rigide și a unei baze tratate termic împotriva uzurii, acest stativ garantează citiri sub-micronice lipsite de vibrații în cele mai dificile medii de producție.

130 kgf (1300 N)

Forță extremă de reținere

Bază Durificată

Nu se zgârie, nu își pierde planeitatea

Raza 555 mm

Tijă 355 mm + Braț 200 mm

Ajustare Fină

Setarea precisă a originii ceasului

Extinderea limitei: Când brațul trebuie să ajungă departe

În atelierele unde se prelucrează repere masive – matrițe de injecție, arbori de transmisie grei sau componente navale – stativele magnetice standard se dovedesc inutile. Acestea au brațe scurte (de ~15 cm) și o forță mică, fiind incapabile să poarte ceasul comparator departe de punctul de sprijin fără să flexeze sub greutate. Modelul MICROTECH 161113310 rezolvă exact această provocare.

Fiind echipat cu un magnet industrial supradimensionat (bază de 120 mm lungime) care dezvoltă o aderență de 130 kgf, instrumentul suportă o tijă principală impunătoare de 355 mm și un braț asistent de 200 mm. Aceste tije au un diametru majorat (Ø 16 mm, respectiv Ø 12 mm) pentru a anula orice vibrație sau încovoială elastică. Puteți suspenda ceasul comparator la jumătate de metru deasupra piesei și veți obține o citire stabilă.

Calitate garantată: Talpa durificată termic (Hardened)

Principala sursă de eroare a stativelor obișnuite este deteriorarea tălpii. Glisate pe masa de fontă cu pilitură, bazele moi se zgârie rapid, devenind convexe sau concave, iar stativul începe "să joace". Baza modelului MICROTECH a fost durificată (călită) la o valoare HRC ridicată. Această procedură garantează păstrarea paralelismului și a planeității perfecte pe ani de zile, protejând investiția în scule de metrologie de micron.

Avantajele tehnice ale stativului MICROTECH 161113310

✓ Bază inferioară Heavy-Duty Durificată
Previne uzura abrazivă și asigură un contact perfect cu batiul utilajului, eliminând instabilitatea inerentă a stativelor tradiționale.

✓ Tije masive, rezistente la flexiune
Tija principală ajunge la un diametru de 16 mm, oferind o fundație de neclintit pentru ceasurile comparatoare digitale scumpe sau echipamentele de centrare 3D.

✓ Aderență extremă: Magnet de 130 kgf
Cu o forță de susținere de peste 1300 de Newtoni, stativul va rămâne ferm fixat, chiar dacă este instalat cu fața în jos pe capul port-sculă sau expus la vibrațiile ridicate de frezare.

✓ Reglaj fin micrometric
Deoarece mutarea brută a unui braț lung ratează adesea cota, stativul dispune de un șurub de reglaj fin. Operatorul blochează brațele rigide, apoi ridică/coboară doar vârful ceasului prin răsucirea milimetrică a șurubului de la menghină.

✓ Menghină universală "Dovetail"
Clema de prindere acceptă direct tija standard de Ø 8 mm pentru ceasuri axiale, dar dispune și de șină "coadă de rândunică" (dovetail) pentru fixarea perfectă a palpatoarelor cu levier.

Specificații tehnice stativ magnetic 130 kgf

Parametri dimensionali și funcționali
Cod produs	161113310
Producător	MICROTECH (Ucraina)
Tip produs	Stativ magnetic Heavy-Duty cu bază durificată (Hardened)
Forță de fixare magnetică	130 kgf (Aprox. 1300 N)
Dimensiuni bază magnetică	50 × 120 × 55 mm (L x l x H)
Tija principală verticală (Main stem)	355 mm (Lungime) × Ø 16 mm
Tija secundară orizontală (Assistant stem)	200 mm (Lungime) × Ø 12 mm
Sistem activare magnet	Comutator rotativ cu came (ON / OFF)
Profil inferior talpă	Bază plană finisată și canal tip V-Groove pentru țevi/arbori
Menghină prindere ceas	Universală (Orificiu Ø 8 mm + Șină Dovetail) cu reglaj fin (Fine adjust)

Aplicații recomandate

Masa mare, stabilitatea extraordinară a bazei durificate și brațele lungi fac ca instrumentul MICROTECH 161113310 să exceleze în:

Măsurători pe piese de mari dimensiuni: Inspectarea bătăii radiale la rotoare, mori sau cilindri masivi pe strunguri carusel unde stativul trebuie montat departe de piesă;
Metrologie de mare precizie (Micron / Sub-Micron): Baza rigidă previne micro-flexiunile elastice ale oțelului, obligatorii atunci când ceasul digital atașat citește miimi de milimetru (0.001 mm);
Mentenanță utilaje grele (MRO): Fixarea inversată pe batiuri folosind forța masivă de 130 kgf, pentru alinierea ghidajelor liniare sau a coloanelor preselor hidraulice;
Laboratoare CTC și șantiere navale: Punct de sprijin stabil pe suprafețe cilindrice mari utilizând șanțul în V prelucrat adânc pe fața inferioară.

Întrebări frecvente despre stativele magnetice Heavy-Duty

Ce oferă în plus o "Bază Durificată" (Hardened)?

Baza din fontă moale a stativelor ieftine se uzează rapid. Glisată constant pe o masă de oțel presărată cu șpan invizibil, talpa capătă crestături microscopice. În scurt timp, stativul nu va mai sta drept, iar măsurătoarea ceasului va fluktua. Baza durificată termic de la MICROTECH (Hardened) nu se zgârie și nu își modifică geometria de-a lungul anilor, oferind garanția paralelismului permanent.

Cum mă ajută exact funcția de "Ajustare Fină"?

Să fixați un braț rigid lung de 350 mm la cota zero este aproape imposibil manual – oricât de încet ați strânge clema, vârful ceasului va "sări" câteva zecimi de milimetru de pe piesă. Cu sistemul *Fine Adjustment*, blocați ferm brațele cu 1-2 mm deasupra/dedesubtul cotei dorite. Apoi rotiți din filet șurubul fin al menghinei pentru a ridica sau coborî perfect, la nivel de micron, ceasul până atinge originea Zero de pe suprafață.

Este un magnet electric (necesită curent)?

Nu. Forța masivă de 130 kgf (1300 N) este generată de un magnet permanent de neodimium situat în interiorul tălpii. Comutatorul rotativ ON/OFF schimbă pur și simplu orientarea polilor magnetici interni, direcționând forța de atracție fie spre piesa de dedesubt (ON), fie anulând-o spre exterior (OFF) pentru a permite desprinderea facilă, fără uzura bazei.

Fișă tehnică Stativ Magnetic MICROTECH (161113310)

Accesați din portalul oficial documentația în format PDF pentru a analiza schița componentelor articulate, gabaritul exact și toleranțele aplicate tălpii durificate (Hardened).

Deschide fișa tehnică MICROTECH
