Șubler digital SwissMet cu Fălci Lungi (Long Jaw) IP67

Cod produs: 141072591

Marca: MICROTECH

Garantie: 12

534.30 Euro

534.30 Euro + TVA

«« Inapoi

Inainte »»

Comanda instant - Șubler digital SwissMet cu Fălci Lungi (Long Jaw) IP67

Șubler digital SwissMet cu Fălci Lungi (Long Jaw) IP67

Serie 141072591

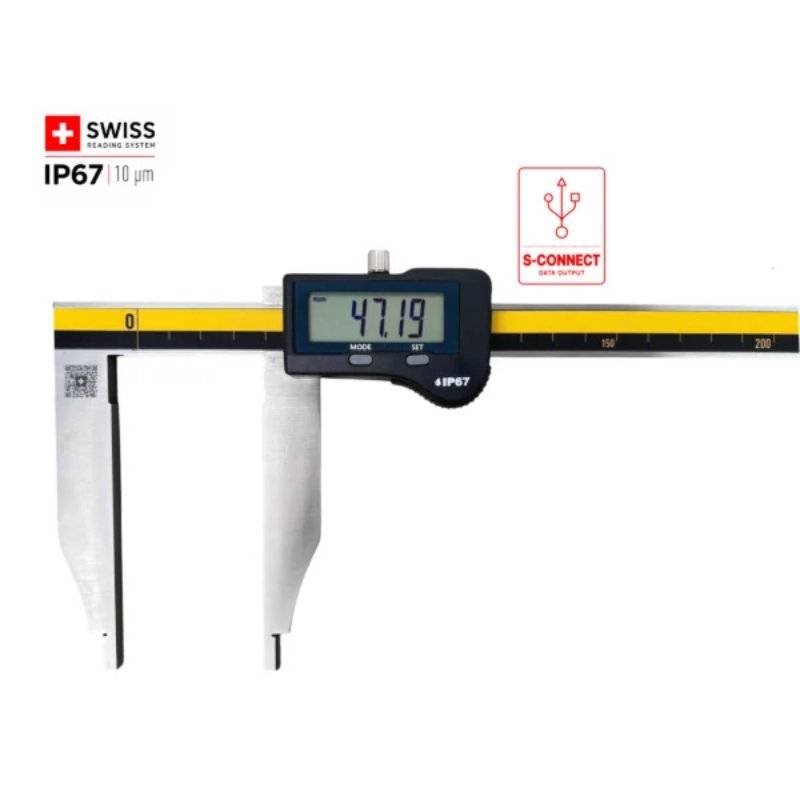

Șubler digital SwissMet cu Fălci Lungi (Long Jaw) IP67

Un instrument masiv, clasa Heavy-Duty, proiectat pentru măsurarea de precizie a pieselor de mari dimensiuni. Fălcile alungite permit accesul peste flanșe sau în trepte adânci, în timp ce electronica pur elvețiană SwissMet asigură etanșeitatea totală (IP67) în cele mai dure medii de strunjire și frezare.

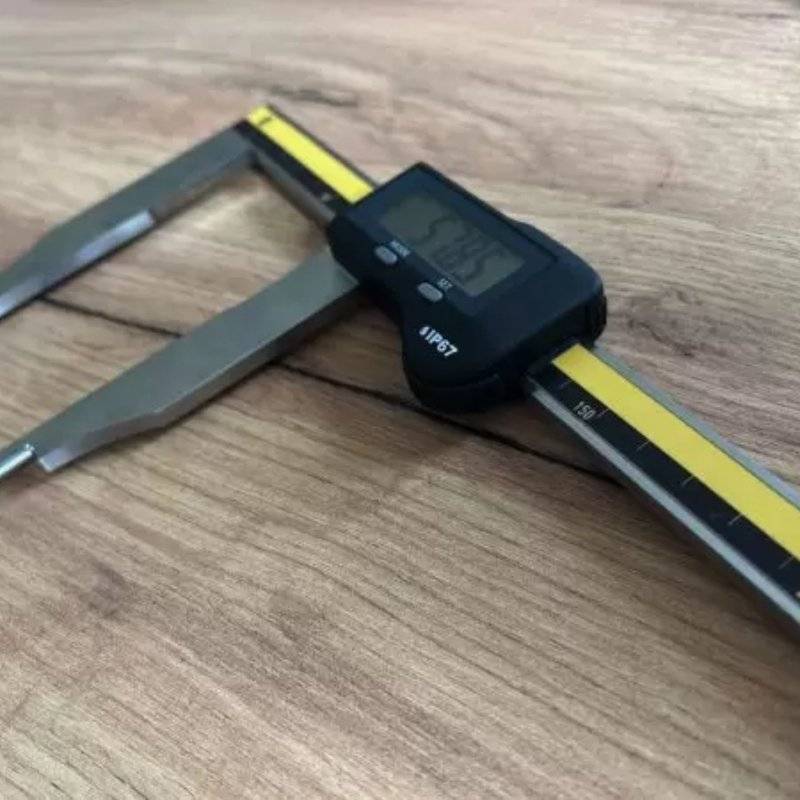

Fălci Lungi (Long Jaw)

Variante cu fălci de 100 sau 150 mm

0.01 mm

Rezoluție standard ridicată

IP67

Submersibil în emulsie și apă

SwissMet

Tehnologie Elvețiană garantată

Când gabaritul piesei necesită acces în profunzime

Măsurarea componentelor cilindrice de mari dimensiuni (cum ar fi arborii, tubulaturile navale sau tamburii industriali) prezintă un obstacol fizic major: buza sau flanșa piesei împiedică fălcile standard, de scurtă lungime (de 40-50 mm), să ajungă la diametrul central real care trebuie măsurat. Seria MICROTECH 141072591 rezolvă mecanic acest impediment oferind modele cu brațe (fălci) de palpare prelungite la 100 mm sau 150 mm.

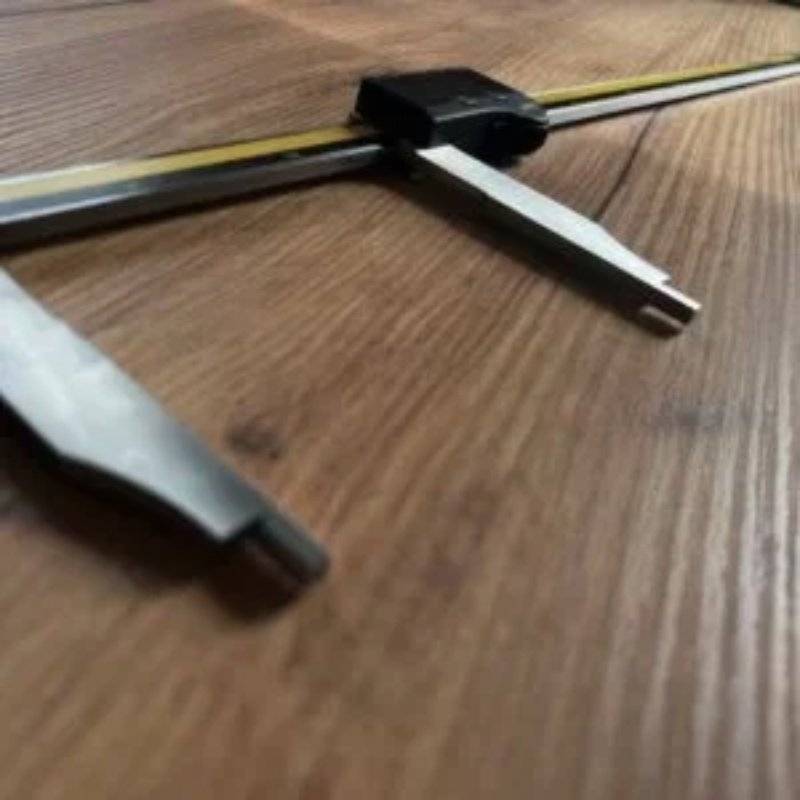

Fălcile lungi au un design specific cu vârfuri în trepte, capabile să execute din aceeași mișcare atât măsurători de diametre exterioare, cât și diametre interioare (începând uzual de la 10 mm), fără să fie nevoie de o a doua pereche de fălci superioare. Întregul cadru și rigla glisantă sunt fabricate din oțel inoxidabil călit, oferind rigiditatea obligatorie pentru a preveni flexarea fălcilor lungi în momentul strângerii pe piesă.

Supraviețuire la strungul masiv: Protecția SwissMet IP67

Reperele de gabarit mare sunt cel mai adesea măsurate direct pe masa mașinii (strung carusel sau freză portal), unde fluidul de așchiere curge din abundență. Un șubler lung obișnuit s-ar defecta la primul contact cu uleiul. Dotat cu cipul elvețian SwissMet de înaltă performanță, acest șubler dispune de capsulare absolută IP67. Operatorul poate lăsa liniștit instrumentul pe bancul inundat de emulsie – display-ul de 12 mm nu se va bloca niciodată.

Avantajele tehnologice ale șublerelor MICROTECH Long Jaw

✓ Acces dincolo de obstacole (Fălci de 100/150 mm)
Permite trecerea peste umerii, treptele sau gulerele pieselor masive pentru a citi diametrul real la o distanță mai mare de marginea materialului brut.

✓ Construcție Rigidă (Heavy-Duty)
Ghidajul masiv din oțel inox rectificat manual (rugozitate Ra < 0.32) susține fălcile alungite, evitând erorile de pârghie cauzate de flexarea metalului.

✓ Funcția PRESET pentru cote interioare
Deoarece fălcile au o grosime constructivă la vârf (pentru rigiditate), cipul SwissMet permite setarea unui „Preset” rapid, adunând automat grosimea fălcilor pe display când se măsoară la interior.

✓ Ecran uriaș, ușor de citit
Un afișaj LCD supradimensionat (cu cifre de 12 mm înălțime) previne erorile de citire chiar și în halele industriale cu iluminat slab.

✓ Trasabilitate prin port S_connect
Electronica elvețiană include sub capac un port nativ pentru transferul opțional de date, permițând legătura prin cablu către PC pentru digitalizarea rapoartelor CTC.

Specificații tehnice Șubler SwissMet Long Jaw

Date metrologice și hardware
Cod de bază familie	141072591 (Seria SwissMet Digital Long Jaw)
Producător	MICROTECH (Ucraina) / Ansamblu SwissMet
Tip instrument	Șubler digital de gabarit mare, fălci alungite, Heavy-Duty
Domenii disponibile în serie	0 – 300 mm / 400 mm / 500 mm / 600 mm
Lungime Fălci (Jaws)	Extinse constructiv la 100 mm sau 150 mm
Rezoluție afișaj	0.01 mm / 0.0005"
Sistem electronic	Modul elvețian cu cifre de 12 mm (Funcții: PRESET, HOLD, mm/inch)
Grad de protecție (Standard IEC 60529)	IP67 (Rezistent total la praf fin, emulsie de frezare, ulei)
Măsurare de interior	Compatibil (pentru dimensiuni peste grosimea minimă a fălcilor, uzual >10mm)
Viteză maximă culisare	2.5 m/s (Cipul elvețian nu pierde cota la trageri rapide)
Material constructiv	Oțel Inoxidabil de înaltă duritate, asamblat pentru rigiditate la încovoiere
Sursă alimentare	Baterie standard de 3V (CR2032), protejată sub capac cu o-ring
Calibrare	Livrat cu certificat oficial ISO 17025 ILAC MRA

Aplicații recomandate în industria grea

Versiunile Long Jaw de la MICROTECH sunt sculele de bază în:

Prelucrări prin așchiere CNC de mare gabarit: Inspecția axelor, arborilor și roților dințate masive unde fălcile scurte se blochează de muchii;
Industria Navală și Feroviară: Verificarea diametrelor mari direct la fața locului (strunguri tip carusel), în prezența prafului abraziv și a umezelii severe;
Sisteme Hidraulice și Tubulaturi: Citirea interiorului cilindrilor groși sau peste flanșele țevilor magistrale;
Sudură și Confecții metalice: Evaluarea distanțelor dintre elementele de structură sudate care prezintă borduri pronunțate.

Întrebări frecvente despre șublerele MICROTECH Long Jaw

Fălcile foarte lungi nu afectează precizia prin flexare (îndoire)?

Modelele obișnuite, convertite rudimentar cu brațe lungi, suferă de efectul de pârghie, deformându-se elastic la strângerea pe piesă. Șublerele MICROTECH din seria Long Jaw sunt reproiectate geometric "Heavy-Duty". Grosimea oțelului la baza fălcilor și ghidajele supradimensionate ale riglei previn încovoierea, asigurând toleranțe strânse (aprox. ±30 µm chiar și la gabaritul de 500/600 mm) conform normelor metrologice.

Cum măsor la interior dacă nu am fălci superioare mici (tip "cuțit")?

Design-ul fălcilor lungi include o zonă dedicată, curbată sau în trepte la exteriorul vârfurilor de palpare. Când șublerul este închis, aceste vârfuri au o grosime standard (ex. 10 mm sau 20 mm cumulat). Folosind funcția "PRESET" a cipului SwissMet, puteți seta această valoare în memoria instrumentului. Astfel, când deschideți șublerul în interiorul unei țevi, ecranul afișează direct diametrul corect (cota glisată + lățimea fălcilor), fără calcule suplimentare.

Pot extrage date pe PC dacă aparatul este etanș IP67?

Da. Etanșarea la lichide este obținută printr-o incintă izolatoare, însă sub un capac special protejat se află o mufă "S_connect". Cu ajutorul cablului de date adecvat (oferit separat), puteți face transfer de date USB către sistemul SPC al fabricii, fără a compromite certificarea elvețiană a instrumentului.

Fișă tehnică MICROTECH Long Jaw IP67

Descărcați manualul de operare tehnic (în format PDF) pentru a vizualiza schemele dimensionale ale fălcilor în trepte, toleranțele exacte și instrucțiunile de mentenanță specifice modulelor SwissMet IP67.

Deschide fișa tehnică MICROTECH

Flanșele groase te împiedică să verifici diametrul util?

Când fălcile șublerului standard sunt prea scurte, calitatea lucrării este compromisă. Elimină limitările de măsurare pe strungurile grele investind într-un model Long-Jaw cu electronica garantată SwissMet IP67. Experții Italia Instruments sunt la un apel distanță pentru a-ți oferi consultanță tehnică B2B.
